ps-peps





Panneau d'alimentation et de protection

Ce module didactique d’alimentation est de protection convient pour l’alimentation triphasée des convertisseurs de puissance et machines électriques. Ce module assure la protection des systèmes que l’alimente

Caractéristiques

  • Tension d’entrée 3x230/400V eff AC.
  • Tension de sortie 3x230/400V eff AC.
  • Tension continue ±15V 3A.
  • Courant 10A AC.
  • Protection contre la surcharge réglable 6-16A, contre les courts circuits et différentielle.
  • Sorties bornes sécurisé 4mm.
  • Sorties prise triphasé 4x16A.
  • Arrêt d’urgence
  • Boitier DIN A4.

em-petr

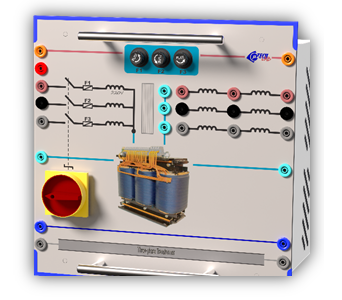

Unité transformateur de séparation

Le module didactique de transformateur de séparation triphasé sert d'alimentation secteur pour toutes les expériences sur l'électronique de puissance. Multiple tensions de sortie peuvent être disponible.

Caractéristiques

  • Tension d'entrée : 3x 400V, 50 Hz
  • Tension de sortie 3 : 3x 96 V avec prise centrale 48 V
  • Puissance : 400 VA/1300VA
  • Protection double : fusibles et interpréteurs différentiels

ele-psw

Power Switch

ELE-PSW : un module peut être allumé et éteint manuellement ou automatiquement

Caractéristiques

• Tension nominale : 200-400 V, 50/60 Hz

• Tension de commande : 24 V

• Courant de fonctionnement nominal : 16 A, ohmique

• Fonctions : 2 boutons poussoirs et télécommande pour relais de coupure

• Indicateurs : lampes de signalisation pour « marche » et « arrêt »

• Contacts : 3 alimentations et 2 auxiliaires

• Entrées/sorties : douilles de sécurité de 4 mm

ele-efc

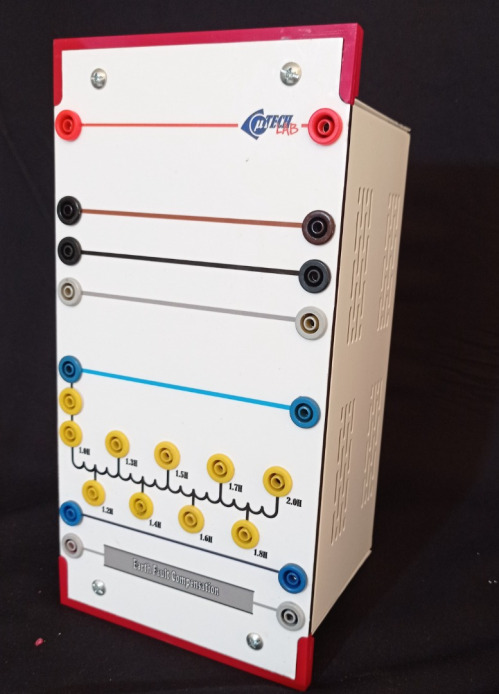

Unité de compensation de défaut de terre

ELE-EFC L'unité de compensation de défaut à la terre ELE-EFC est connectée entre la ligne neutre et la terre pour compenser le courant de défaut à la terre capacitif en sélectionnant l'inductance correcte.

L'unité peut être réglée sur des réglages variables afin de faciliter l'adaptation des inductances de défaut à la terre aux différents états de commutation du système d'alimentation.



Caractéristiques

• Tension nominale : 230 V

• courant max : 0,5A

• inductance : 1,0 à 2,0H, 9 étages variables

• Entrées/sorties : douilles de sécurité de 4 mm

ele-apl

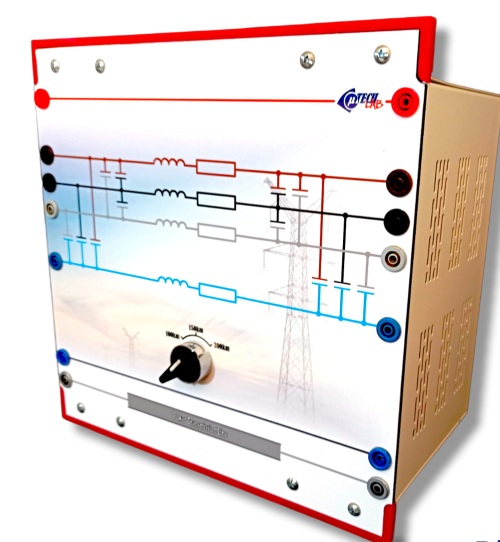

Ligne électrique aériènne

L'ELE-APL est une simulation de ligne triphasée d'une ligne électrique aérienne haute tension avec différentes longueurs pour mesurer divers états de fonctionnement (ligne ouverte, adaptée, court-circuit). Facteur d'échelle 1/1000 pour le courant et la tension. Modification automatique de la longueur du fil dès que
la superposition correspondant est en place.



Caractéristiques

• Longueur de la ligne de transmission : 100 km, 150 km ou 300 km

• Résistance par phase : 2,4Ω, 3,6Ω et 7,2Ω

• Inductance par phase : 77 mH, 115 mH et 230 mH

• Capacité par phase :

Ligne à ligne : 2 x 150nF 300nF

Ligne à terre : 2 x 0,55µF 1,1µF

• Consommation électrique maximale : 1 kW

• Tension : 3x 400V ; 50 Hz

• Courant : 2 A

• Entrées/sorties : douilles de sécurité de 4 mm

ele-3ps

Module d'alimentation triphasé variable

µTECH LAB offre le module d’alimentation triphasé variable apte pour alimenter les machines en AC. La tension de sortie est réglable au moyen d’un transformateur variable avec poignée et échelle marquée de 0 à 100 %. ​​​​​​



Caractéristiques

  • Interrupteur générale magnétothermique différentiel, 16 A, 30 mA.
  • Bouton arrêt d’urgence contrôlé par clé.
  • Poussoirs de démarrage et d’arrêt
  • Disjoncteur du circuit de protection du moteur : de 6,3 à 10 A.
  • Instrument numérique multifonctionnel qui fournit tension, courant et puissance
  • Sortie en CA : 3 x 0 ...380 V, 8 A
  • Sortie en CC : 0...500 V, 8 A
  • La tension de sortie est réglable au moyen d’un transformateur variable avec poignée et échelle marquée 0 ... 100%.
  • Tension d'alimentation : triphasé de réseau.

ele-res

Charge résistive

La charge résistive offerte par µTECH LAB est composée de trois résistance avec sept positions chacune. Les résistances donnent la possibilité de connexion à étoile, à triangle et en parallèle, commandées par trois interrupteurs.



Caractéristiques

  • Trois résistances avec 7 positions chacune commandées par trois interrupteurs.
  • Max. énergie dans la connexion monophasée ou triphasée : 1200 W
  • Tension nominale : 380/220 V Y/D
  • Tension nominale en monophasée : 220V

ele-ind

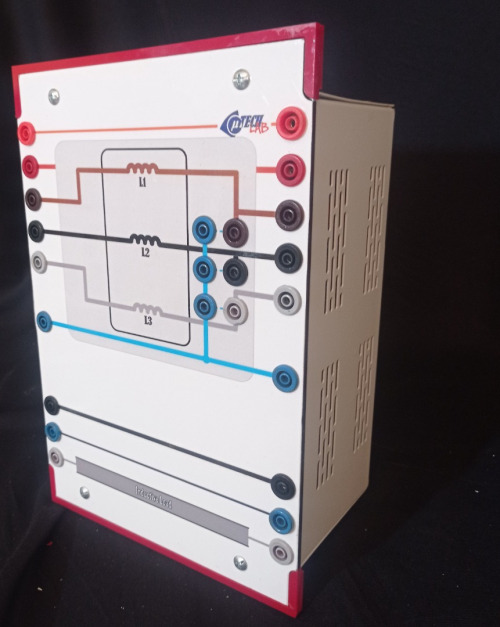

Charge Inductive

La charge inductive offerte par µTECH LAB est composée de trois inductances avec sept positions chacune. Les inductances donnent la possibilité de connexion à étoile, à triangle et en parallèle, commandées par trois interrupteurs.



Caractéristiques

  • Trois inductances avec 7 positions chacune commandées par trois interrupteurs.
  • Max. énergie dans la connexion monophasée ou triphasée : 900 VAR
  • Tension nominale : 380/220 V Y/D
  • Tension nominale en monophasée : 220 V

ele-cap

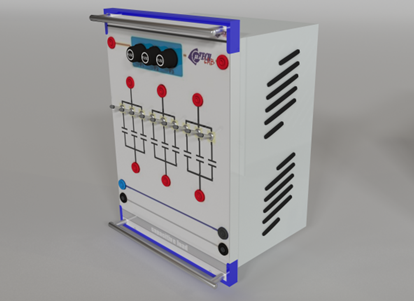

Charge Capacitive

La charge capacitive offerte par µTECH LAB est composée de trois condensateurs avec sept positions chacun. Les condensateurs donnent la possibilité de connexion à étoile, à triangle et en parallèle, commandés par trois interrupteurs.



Caractéristiques

  • Trois condensateurs avec 7 positions chacun commandés par trois interrupteurs.
  • Max. énergie dans la connexion monophasée ou triphasée : 900 VAR.
  • Tension nominale : 380/220 V Y/D.

  • Tension nominale en monophasée : 220V.

ele-vr

Charge Resistive  triphasée variable

ELE-VR Trois rhéostats circulaires réglables de manière synchrone (enroulement par étapes) avec échelle (100 - 0%), chacun avec une résistance en série et un fusible dans la connexion à contact coulissant, adaptés aux circuits parallèles, série, étoiles et delta.



Caractéristiques

• Quatre circuits parallèles, série, étoile et delta
• Résistance: 3 x 750 Ohm
• Courant: 3 x 2 A
• Entrées/sorties : prises de sécurité de 4 mm
• Dimensions : 297 x 300 x 100mm

ele-itcr

Relais à temps inverse de surtensité

Relais triphasé de surintensité et de défaut à la terre avec courbes temps-courant programmables pour la protection de systèmes de distribution de puissance avec neutre isolé vers terre ou compensé.



Caractéristiques

  • Courant nominal d’entrée sélectionnable 1A ou 5A, 50/60 Hz.
  • Connexion par 3 CT. Trois éléments indépendants de surintensité.
  • Trois éléments de défaut vers terre.
  • Protection contre défaillance du disjoncteur.
  • Registration d’évènements multiples.
  • Capture de la forme d’onde oscillographique

ele-ovr

Relais Temporisé de sous/sur tension

Relais pour examiner la surtension et la sous-tension dans un réseau triphasé alternatif.



Caractéristiques

• Tension : 100V/110V/230V/400V

• Fréquence: 45-65Hz

• Rapport de réinitialisation: réglable, via l’hystérésis

• Temps de libération: 300ms

• Temps de réponse: 300ms, minimum

• Relais de sortie: Courant nominal: 5A

• Commandes du potentiomètre :

pour V</VN 70%...110% pour V>/VN 90%... 130%

pour t 0s... Années 10

pour différentiel de 2%... 10%

• Entrées/sorties : prises de sécurité de 4 mm

• L’interface RS 485 intégrée est adaptée au réglage des paramètres du relais.

• Dimensions : 297 x 300 x 100mm

ele-Dtcr

Relais de surintensité à temps défini

Relais pour examiner le courant d’une charge triphasée (comme un moteur) et pour effectuer une protection avec alarme.



Caractéristiques

  • Maximum set point, divisé en 10 parties
  • Minuteur (0.1 ... 6 s).
  • Le temps de retard part à peine le courant dépasse le maximum set point.
  • Minuteur initial (0.1 ... 6 s).
  • Le minuteur s’active quand le courant dépasse le 5% de la portée maximum.
  • Gamme du courant : 0.25 ... 5 A avec insertion directe (isolement galvanique).
  • Pour courant plus élevés de 5 A on doit employer CT.../5 A externe
  • Un contact d’échange : 5 A / 230 Vca avec charge résistive.
  • Contacts NC : dispositif non alimenté ou en alarme.
  • Alimentation : monophasée de réseau.

ele-efr

Relais de surintensité à temps défini

Relais de surintensité et de défaut à la terre avec courbes temps-courant programmables pour la protection de systèmes de distribution de puissance avec neutre isolé vers terre ou compensé.



Caractéristiques

  • Courant nominal d’entrée sélectionnable 1A ou 5A, 50/60 Hz.
  • Trois éléments de défaut de phase.
  • Trois éléments de défaut vers terre.
  • Protection contre défaillance du disjoncteur.
  • Contrôle de l’activation de l’interrupteur de puissance par porte sérielle.
  • Registration d’événements multiples.
  • Capture de la forme d’onde oscillographique.

ele-dpr

Relais de protection de distance à haute vitesse

ELE-DPR est une protection de distance à grande vitesse utilisée pour la protection sélective contre les courts-circuits dans les systèmes à haute tension. En conjonction avec les lignes de simulation de ligne de transmission, toutes les situations pertinentes peuvent être simulées..



Caractéristiques

Tension: Unom = 110V ±10%
Current: Inom. = 1A
Entrées/Sorties: prises de sécurité de 4 mm

Entrées/Sorties :
-5 Entrées
-4 Sorties
-5 Relais
Mesure:
-Actuel
-Tension
-Facteur de puissance
-Puissance active
-Puissance réactive
• Dimensions : 297 x 300 x 100mm


ele-ppr

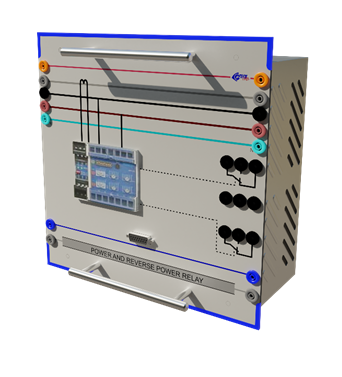

Relais de puissance et inversion de puissance


ELE-PRR est un relais de puissance et de puissance inverse utilisé pour la protection sélective contre les courts-circuits dans les systèmes à haute tension. En conjonction avec les lignes de simulation de ligne de transmission, toutes les situations pertinentes peuvent être simulées.



Caractéristiques

• Tension nominale: 100V, 110V, 230V, 400V

• Fréquence nominale: 35-78Hz

• Plage de travail de détection de puissance:

- circuit de tension: 40....130% UN

- circuit de courant: 0...120% IN

• Capacité de charge thermique:

- circuit de tension: 520V / AC

- circuit de courant: 4x IN

• Relais de sortie :

Courant nominal: 5A

• Plages de réglage:

PR > 1.... 30 % PN

P> 1....120% PN

tPr 0....10s/0...100s

tP 0....10s/0...100s

• Entrées/sorties : prises de sécurité de 4 mm

• L’interface intégrée RS 485 est adaptée au réglage des paramètres du relais.

• Dimensions : 297 x 300 x 100mm

ele-todr

Relais de surintensité temporelle avec fonction directionnelle

L’ELE-TODR est un panneau d’entraînement avec protection numérique contre les surcharges et les courts-circuits pour les machines électriques et les câbles dans les réseaux maillés. Les paramètres du relais peuvent être réglés manuellement ou conjointement avec un PC.



Caractéristiques

• Un : 400 V

• Courant nominal : IN=1A

• Plages de réglage :

I> : 0,5-2,0x IN/tI> : 0-100 s

I>> : 1-15x IN/t>I> : 0-2,5 s

• Caractéristiques de déclenchement :

- normal inverse

- très inversé

- extrêmement inverse

- indépendant

• Entrées/sorties : douilles de sécurité de 4 mm

• L'interface intégrée RS 485 convient au réglage des paramètres du relais.

• Dimensions : 297 x 300 x 100 mm

ele-bcu

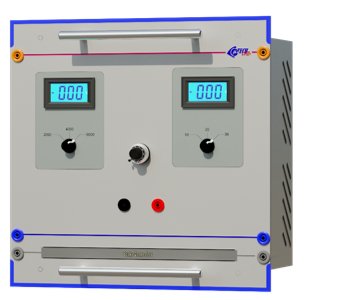

Unité de commande du frein

L’unité de commande du frein à poudre permet de mesurer la vitesse de rotation et le couple développé d’un moteur électrique. Elle fournit également la tension d’excitation pour le frein. La vitesse et le couple sont visualisés par des instruments embarqués.



Caractéristiques

  • Section de vitesse : instruments analogiques à 40 divisions, classe 1.5. (Instrument numérique en option)
  • Gammes de vitesses : 2000 - 4000 - 6000 rpm, avec interrupteur.
  • Section du couple : instrumentsanalogiques à 50 divisions, classe 1.5. (Instrument numérique en option)
  • Gamme de couples : 10-20-30 Nm, avec interrupteur.
  • Section d’alimentation du frein : Sortie : de 0 à 20 Vcc, 1 A.
  • Tension d’alimentation: 230 V, 50/60 Hz.

ele-tor

Relais de surintensité temporelle

Le panneau de relais de surintensité temporisé ELE-TOR contient un relais temporisé de surintensité triphasé numérique. Un programme intégré est responsable d'un auto-test et du test de déclenchement. Le relais a trois caractéristiques de courant inverse (normal, sévèrement inverse et extrêmement inverse). Les paramètres du relais peuvent être réglés manuellement ou conjointement avec un PC.



Caractéristiques

• Capacité de charge thermique du circuit de courant :

Courant de surtension (demi-onde) 250x IN

pendant 1s 100x IN

pendant 10s 30x IN

continu 4x IN

• Relais de sortie : Courant nominal : 5 A

• Paramètres de déclenchement :

I > 0,5-2x IN

I > 1-15x IN

tI > 0-100s

tI > 0-2,5 s

• Entrées/sorties : douilles de sécurité de 4 mm

• L'interface intégrée RS 485 convient au réglage des paramètres du relais.

• Dimensions : 297 x 300 x 100 mm
