mes-pfm



Indicateur de facteur de puissance

Instrument monophasé pour le facteur de puissance et pour l’angle de phase de la charge connectée.

Caractéristiques

Gamme de mesure :

  • Facteur de puissance : 0 ... 1 ... 0
  • Angle de phase : -90°cap ... 0 ... +90°ind
  • Tension : 3 ... 1000 V
  • Courant : 0.1 ... 30 A
  • Gamme de fréquence : 20hz-2khz
  • Alimentation auxiliaire : monophasée de réseau

mes-dwm

Wattmètre numérique

Instrument monophasé pour la mesure de l’énergie active réactive capacitive / inductive.

Caractéristiques

Gamme de mesure :

  • Tension : 3/10/30/100/300/1000 V.
  • Courant : 0.1/0.3/1/3/10/30 A.



Gamme de fréquence :

  • Energie active : 0 … 20 kHz.
  • Energie réactive : 50 Hz.



Indicateurs LED : énergie réactive capacitive, énergie réactive inductive, tension de surcharge (avec signal acoustique), courant de surcharge (avec signal acoustique)



Alimentation : monophasé de réseau.

mes-pem

Capteur d'énergie triphasé

Pratique pour les maisons esseulées, nécessaire pour certains appareils électroménagers et indispensable pour les professionnels, le courant et le compteur triphasé présentent de nombreux avantages pour votre consommation d’électricité, contrairement aux compteurs électriques monophasés. µTECH LAB offre l’analyseur d’énergie triphasée contrôlé par microprocesseur. Le système est capable de mesurer les tensions, courants, fréquences, puissance active, réactive et apparente, pour bien contrôler votre consommation d’énergie.

Caractéristiques


  • Tension d’entrée : 450 V (max 800 Vrms)
  • Courant d’entrée : 5 A (max 20 Arms)
  • Fréquence de travail : 47 - 63 Hz
  • Alimentation auxiliaire : monophasée de réseau
  • Affichage LCD couleur


mes-pear

Compteur triphasé d'énergies active et réactive

Analyseur de puissance triphasée contrôlé par microprocesseur. Mesure de tensions, courants, fréquences, puissance active, réactive et apparente.

Caractéristiques

  • Connexion : triphasée - 3 ou 4 fils
  • Tension de référence, Un : 230 (400) V…240 (415) V.
  • Tension limite de fonctionnement : 110 (190) V…254 (440) V.
  • Courant de base, In : 10A
  • Maximum courant, Imax : 63A
  • Affichage LCD en couleur
  • Energie active : tarif totale, partielle (possibilité de remise à zéro) ou double.
  • Energie réactive : tarif totale, partielle (possibilité de remise à zéro) ou double.
  • Puissance : active, réactive, apparente, max.

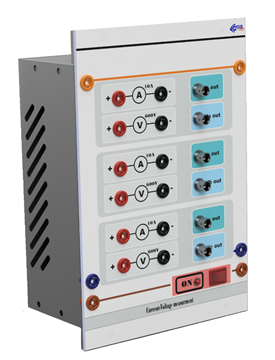

mes-cv

Unité de mesure des courants et des tensions

Ce module didactique convient pour la mesure électronique des tensions et des courants associées à des courants continus, alternatifs et des circuits d’impulsions.
Fournit une isolation galvanique entre les circuits primaires et secondaires

Caractéristiques

  • Mesure des 3 courants isolés 10A AC/DC.
  • Mesure des 3 tensions isolées 600V AC/DC
  • Sorties (-10V/+10V) compatible avec la majorité des contrôleurs numériques temps réel (CU-DSP, CU-FPGA, Simulink real time, dSPACE, CompactRIO…)
  • Capteurs à effet hall pour une isolation complète entre les entrées et les sorties.
  • Panneau didactique DIN A4

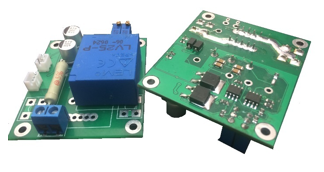

mes-la55

Capteur de courant LA55/LA25

MES-LA55est un système base sur un capteur de courant à effet de hall de la marque LEM (LA25-P ou LA55-P) permet de interfacer en sécurité des circuits de puissance (réseaux électriques, convertisseurs statiques, sources d'énergies renouvelables, des machines électriques…) au circuits de commande (CU-SLRT, CU-LVRT, CU-DSP, CU-FPGA, CU-WRT, dsPACE DS1104,DS1103, RT-LAB, CompactIO…) dans le but de mesure des courants électriques continus/ alternatifs ou pulsés

Caractéristiques

  • Alimentation ±15V
  • Courant nominal 50A pour LA55-P et 25A pour LA-25A;
  • Mesure de 0 au ±70A pour LA55-P et de 0 au ±35A pour LA-25-P
  • Circuit de conditionnement intégré
  • Sortie tension compatible SLRT, dSPACE (±10V).
  • Gain et offset réglables

mes-lv25

Capteur de tension LV25

MES-LV25 est un système base sur un capteur de tension à effet de hall de la marque LEM permet de interfacer en sécurité des circuits de puissance (réseaux électriques, convertisseurs statiques, sources d'énergies renouvelables, des machines électriques…) aux circuits de commande (CU-SLRT, CU-LVRT, CU-DSP, CU-FPGA, CU-WRT, dsPACE DS1104, DS1103, RT-LAB, CompactIO…) dans le but de mesure des tensions continus/ alternatifs ou pulsés

Caractéristiques

  • Alimentation ±15V
  • tension nominal 500V
  • Mesure de 0 au ±600V
  • Circuit de conditionnement intégré
  • Sortie tension compatible SLRT, dSPACE (±10V).
  • Gain et offset réglables

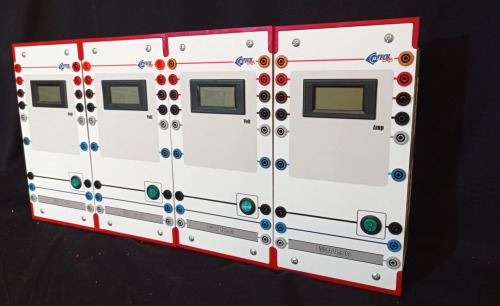

mes-mul

Kit multimètre courant/tension AC/DC

Ce kit numérique de mesures des grandeurs électriques (tension/courant) en AC/DC (valeur efficace/valeur moyenne).

Caractéristiques

  • Voltmètre AC : 0-500V.
  • Voltmètre DC : 0-600V.
  • Ampèremètre AC : 0-10A.
  • Ampèremètre DC : 0-10A ;

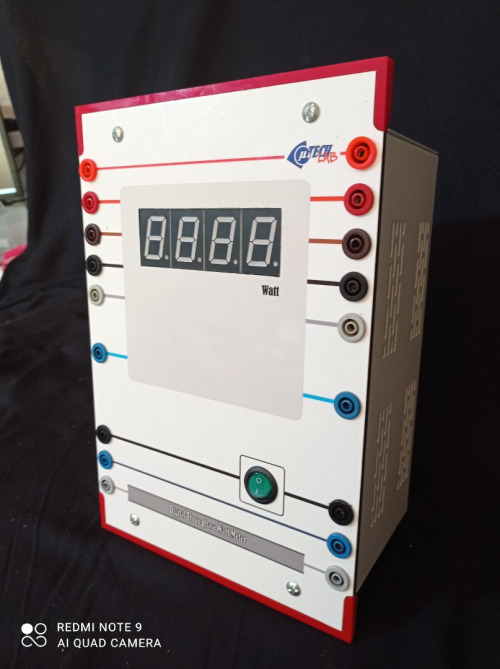

mpac1

wattmètre numérique monophasé

MPAC1 est un wattmètre numérique monophasé capable de mesurer le courant, la tension et la puissance dans un système monophasé.

Le MPAC1 affiche la tension et le courant et la puissance active (P), la puissance réactive (Q), la puissance apparente (S) ou le facteur de puissance (PF).

Caractéristiques

  • Mesure de courant isolés 0-10A
  • Mesure de tension isolée 0-600V
  • Affichage numérique de la tension et le courant et la puissance active (P), la puissance réactive (Q), la puissance apparente (S) ou le facteur de puissance (PF)
  • Panneau didactique DIN A4

Galvonomètre

Ce galvanomètre est l'un des modèles d'ampèremètre analogique. Il est muni d'une aiguille permettant de visualiser la mesure.

    L’appareil est protégé contre toutes les surtensions par un fusible à temps de réponse ultra rapide

    La simplicité de lecture, pour utiliser une échelle pour les plus petits calibres, le system est équipé d’un transformateur élévateur. Au-dessus du miroir antiparallaxe se trouve l’échelle

Caractéristiques

  • Utilisable avec les montages en pont de Wheatstone et de Thomson.
  • Miroir antiparallaxe
  • fuse HBC 500V / 500Ma
  • Safety sockets 4mm
  • Protection at all ranges
  • VDC - 100mV 0 + 100mV 4 ksΩ 1,5%
  • IDC - 30µA 0 + 30µA 1,7 kΩ 1,5 %
  • IDC - 3 mA 0 + 3 mA 40 Ω 1,5 %

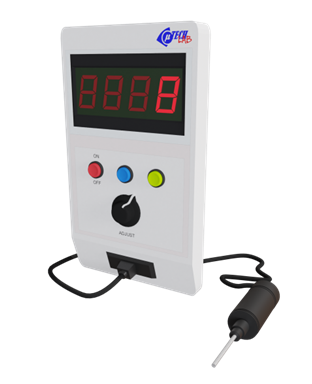

Tesla mètre

Ce  tesla mètre  mesure de champ magnétique AC/DC  de la fuite de Flux. Il est muni d’un affichage numérique permettant de visualiser la mesure.

L’appareil est protégé contre toutes les surtensions par un fusible à temps de réponse ultra rapide

Caractéristiques

  • Plage de mesure : 0 ~ 20mT millitesla ~ 200mT millitesla
  • Résolution force : 0 ~ 20mT millitesla ~ 200mT millitesla
  • Température : 5 ℃ ~ 40 ℃
  • Humidité : 20% à 80%
  • Alimentation: Six piles AA, une alimentation externe
  • Ecran : 3.5 LED
  • Gamme de fréquence : 0 - 600 Hz

RLC mètre

Les appareils de mesure RLC mètre permettent de mesurer l'inductance, la capacité et la résistance rapidement et avec précision

 L’appareil est protégé contre toutes les surtensions par un fusible à temps de réponse ultra rapide

Caractéristiques

  • Résistance :

  • Valeur de résistance : 110Ω ~ 110MΩ

    Précision : ± 1,2%

  • Capacité :

  • Valeur de condensateur : 11.000 nF ~110.00mF

    Précision : ±5% ~ ± 10%

  • Inductance :

  • Valeur d’inductance :11.000mH~ 110.00H

    Précision : ±2% ~ ± 5%



    • Protection des entrées : 600Veff

    • Affichage : 11 000 points

    • Mode manuel et automatique

    • Affichage numérique

    • Arrêt automatique au bout de 10min

    • Rétro éclairage

    • Mesure les résistances, capacités et inductances. ​​​​​​​

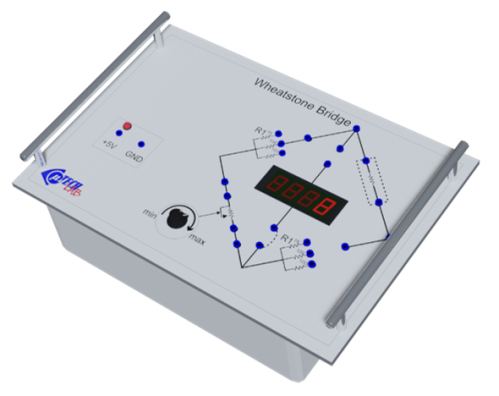

ELA-WB

Pont de wheatstone

La carte de formation expérimentale ELA-WB a été conçue spécifiquement pour l'étude du pont de Wheatstone. En utilisant ce pont, la valeur de la résistance inconnue peut être trouvée. La carte est absolument autonome et ne nécessite aucun autre appareil.

Caractéristiques

•   Alimentation régulée 5V.

•   Galvanomètre numérique,

•   Six décennies de résistance de gamme différente.

•          alimentation 230V ± 10% à 50Hz CA.
