drv-dcr



Module d'entrainement des moteurs à courant continu alimenté par redresseur

Le DRV-DCR est un Système d'apprentissage de pointe spécialement conçu pour introduire les principes des entraînements des moteurs à courant continu alimentées par un redresseur triphasé.

Caractéristiques

  • Puissances : 300w/1Kw/1.5kw/3Kw
  • Redresseur commandé a thyristors
  • Capteurs de tension et de courant intégrée.
  • Tension d’entrée 3ph 380 eff AC.
  • Générateur de Courant d’excitation paramétrable intégré
  • Système de commande numérique
  • Commande en boucle ouverte
  • Commande en boucle fermée
  • Mesure de vitesse par taco-génératrice ou encodeur.
  • Surveillance en temps réel des tensions / courant
  • Réglage des paramètres depuis le PC via Ethernet
  • Courbe sur PC de courants et tensions d’entrée / de sorties dans le temps.
  • Exportation des graphiques et des valeurs de mesure
  • Protection contre la surcharge
  • Sorties bornes sécurisé 4mm.
  • Boitier DIN A4.

drv-dchb

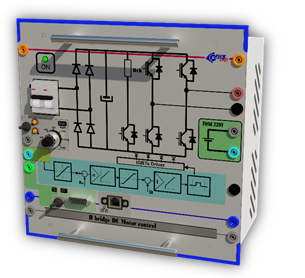

Module d'entrainement des moteurs à courant continu alimenté par Hacheur

Le DRV-DCHB est un Système d'apprentissage de pointe spécialement conçu pour introduire les principes des entraînements des moteurs à courant continu alimentées par un hacheur quatre quadrant.

Caractéristiques

  • Puissances : 300w,1Kw,1.5kw
  • Hacheur quatre quadrants a IGBT (Mosfet SIC on option).
  • Capteurs de tension et de courant intégrée.
  • Tension d’entrée 220 eff AC.
  • Générateur de Courant d’excitation paramétrable intégré
  • Système de commande numérique
  • Commande en boucle ouverte
  • Commande en boucle fermée
  • Mesure de vitesse par taco-génératrice ou encodeur.
  • Surveillance en temps réel des tensions / courant
  • Réglage des paramètres depuis le PC via Ethernet
  • Courbe sur PC de courants et tensions d’entrée / de sorties dans le temps.
  • Exportation des graphiques et des valeurs de mesure
  • Fréquences MLI sélectionnables configurable
  • Protection contre la surcharge
  • Sorties bornes sécurisé 4mm.
  • Boitier DIN A4.

drv-vfim

Module d'entrainements des moteurs asynchrones par la commande scalaire

Le DRV-VFIM est un Système d'apprentissage de pointe spécialement conçu pour introduire les principes des entraînements à fréquence variable (VFD) des moteurs asynchrones à base de la commande scalaire V/F constante.

Caractéristiques

  • Puissances : 300w/1kw/1.5kw/3kw
  • Onduleur de tension triphasée a IGBT (Mosfet SIC on option).
  • Capteurs de tension et de courant intégrée.
  • Tension d’entrée 220 eff AC.
  • Système de commande numérique
  • Commande V/F en boucle ouverte
  • Commande V/F en boucle fermée
  • Modulation vectorielle
  • Mesure de vitesse par taco-génératrice ou encodeur.
  • Surveillance en temps réel des tensions / courant
  • Réglage des paramètres depuis le PC via Ethernet
  • Courbe sur PC de courants et tensions d’entrée / de sorties dans le temps.
  • Exportation des graphiques et des valeurs de mesure
  • Fréquences MLI sélectionnables configurable
  • Protection contre la surcharge
  • Sorties bornes sécurisé 4mm.
  • Boitier DIN A4.

drv-vcim

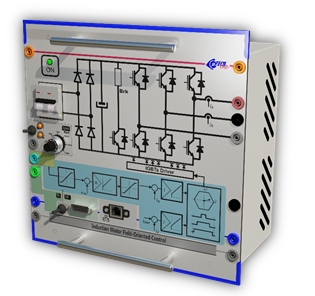

Module d'entrainements des moteurs asynchrones par la commande vectorielle

Le DRV-VCIM est un Système d'apprentissage de pointe spécialement conçu pour introduire les principes des entraînements à fréquence variable (VFD) des moteurs asynchrones à base de la commande vectorielle (Orientation du flux rotorique).

Caractéristiques

  • Puissances : 300w/1Kw/1.5kw/3kw
  • Onduleur de tension triphasée a IGBT (Mosfet SIC on option).
  • Capteurs de tension et de courant intégrée.
  • Tension d’entrée 220 eff AC.
  • Système de commande numérique
  • Commande en boucle fermée avec capteur
  • Commande en boucle fermée sans capteur (Optionnel)
  • Modulation vectorielle
  • Mesure de vitesse par taco-génératrice ou encodeur.
  • Surveillance en temps réel des tensions / courant
  • Réglage des paramètres depuis le PC via Etherne
  • Courbe sur PC de courants et tensions d’entrée / de sorties dans le temps.
  • Exportation des graphiques et des valeurs de mesure
  • Fréquences MLI sélectionnables configurable
  • Protection contre la surcharge
  • Sorties bornes sécurisé 4mm.
  • Boitier DIN A4.

drv-dtcim

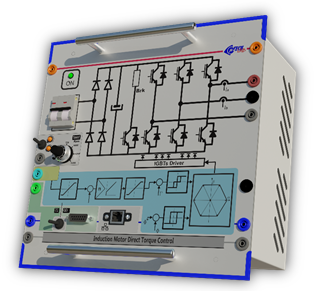

Module d'entrainements des moteurs asynchrones par la commande directe du couple

Le DRV-DTCIM est un Système d'apprentissage de pointe spécialement conçu pour introduire les principes des entraînements à fréquence variable (VFD) des moteurs asynchrones à base de la commande directe du couple (DTC).

Caractéristiques

  • Puissances : 300w/1Kw/1.5kw/3kw
  • Onduleur de tension triphasée a IGBT (Mosfet SIC on option).
  • Capteurs de tension et de courant intégrée.
  • Tension d’entrée 220 eff AC.
  • Système de commande numérique
  • Commande DTC en boucle ouverte
  • Commande DTC en boucle fermée
  • Mesure de vitesse par taco-génératrice ou encodeur.
  • Surveillance en temps réel des tensions / courant
  • Réglage des paramètres depuis le PC via Etherne
  • Courbe sur PC de courants et tensions d’entrée / de sorties dans le temps.
  • Exportation des graphiques et des valeurs de mesure
  • Protection contre la surcharge
  • Sorties bornes sécurisé 4mm.
  • Boitier DIN A4.

drv-sdsm

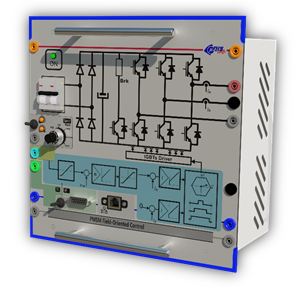

Module d'entrainements des moteurs synchrones à aimant par l'autopilotage

Le DRV-SDSM est un Système d'apprentissage de pointe spécialement conçu pour introduire les principes des entraînements des moteur synchrone a aimant à base l’autopilotage.

Caractéristiques

  • Puissances: 300w/1Kw/1.5kw/3kw
  • Onduleur de tension triphasée a IGBT (Mosfet SIC on option).
  • Capteurs de tension et de courant intégrée.
  • Tension d’entrée 220 eff AC.
  • Système de commande numérique
  • Modulation vectorielle
  • Mesure de vitesse par taco-génératrice ou encodeur.
  • Surveillance en temps réel des tensions / courant
  • Réglage des paramètres depuis le PC via Ethernet
  • Courbe sur PC de courants et tensions d’entrée / de sorties dans le temps.
  • Exportation des graphiques et des valeurs de mesure
  • Fréquences MLI sélectionnables configurable
  • Protection contre la surcharge
  • Sorties bornes sécurisé 4mm.
  • Boitier DIN A4.

drv-vcsm

Module d'entrainements des moteurs synchrones à aimant par la commande vectorielle

Le DRV-VCSM est un Système d'apprentissage de pointe spécialement conçu pour introduire les principes des entraînements des moteurs synchrones a aimants à base de la commande vectorielle (Orientation du flux rotorique).

Caractéristiques

  • Puissances : 300w/1Kw/1.5kw/3kw
  • Onduleur de tension triphasée a IGBT (Mosfet SIC on option).
  • Capteurs de tension et de courant intégrée.
  • Tension d’entrée 220 eff AC.
  • Système de commande numérique
  • Commande V/F en boucle ouverte
  • Commande V/F en boucle fermée
  • Modulation vectorielle
  • Mesure de vitesse par taco-génératrice ou encodeur.
  • Surveillance en temps réel des tensions / courant
  • Réglage des paramètres depuis le PC via Etherne
  • Courbe sur PC de courants et tensions d’entrée / de sorties dans le temps.
  • Exportation des graphiques et des valeurs de mesure
  • Fréquences MLI sélectionnables configurable
  • Protection contre la surcharge
  • Sorties bornes sécurisé 4mm.
  • Boitier DIN A4.

drv-sdbl

Module d'entrainements des moteurs à courant continu sans balais par l'autopilotage

Le DRV-SDBL est un Système d'apprentissage de pointe spécialement conçu pour introduire les principes des entraînements des moteurs à courant continu sans balais (BLDC) à base l’autopilotage.

Caractéristiques

  • Puissances : 300w/1Kw/1.5kw/3kw
  • Onduleur de tension triphasée a IGBT (Mosfet SIC on option).
  • Capteurs de tension et de courant intégrée.
  • Tension d’entrée 220 eff AC.
  • Système de commande numérique
  • Modulation vectorielle
  • Mesure de vitesse par taco-génératrice ou encodeur.
  • Surveillance en temps réel des tensions / courant
  • Réglage des paramètres depuis le PC via Etherne
  • Courbe sur PC de courants et tensions d’entrée / de sorties dans le temps
  • Exportation des graphiques et des valeurs de mesure
  • Fréquences MLI sélectionnables configurable
  • Protection contre la surcharge
  • Sorties bornes sécurisé 4mm.
  • Boitier DIN A4.

drv-dsp

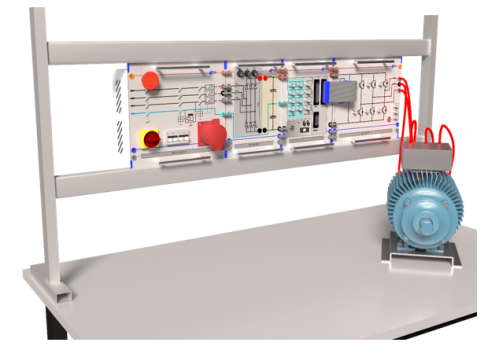

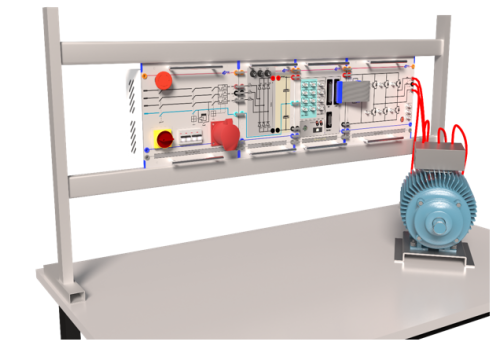

Module d'entrainements des moteurs électriques par DSP

Etude de convertisseurs avec tous les type de la commande des moteur asynchrone (Commande V/F, Commande vectorielle, Control direct du couple)

Caractéristiques

1x Unité d’alimentation et protection.

  • Tension d’entrée 3x230/400V eff AC.
  • Tension de sortie 3x230/400V eff AC.
  • Tension continue ±15V 3A.
  • Courant 16A AC.
  • Protection contre la surcharge réglable 6-16A, contre les courts circuits et différentielle.
  • Sorties bornes sécurisé 4mm.
  • Arrêt d’urgence

1x Transformateur de séparation triphasé 1.5kVA (Optionnel)

  • Tension d’entrée 3x400V
  • Sortie isolée 3x 96V ou 48V
  • Puissance 1.5kVA

1x Redresseur a diode avec filtre

  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Protection par fusibles

1x Unité de commande à DSP

  • DSP haut performance (800 MIPS)
  • Entrée pour capteur incrémentiel
  • 8 Entrée analogique -10/+10V 16bits
  • 6 Sortie MLI (naturel, modulation vectorielle…)
  • 20 entrées/sorties numérique
  • Connection PC pour visualisation configuration, programmation…
  • Programmation en C ou Simulink
  • Fonction de régulateur préprogrammées pour monter des entraînements régulés
  • Exportation des graphiques et des valeurs de mesure
  • Protection contre erreurs de manipulation avec surveillance des tensions / courants par DSP



1x Onduleur de tension triphasées a IGBT

  • Système de mesure intégré des courants et des tensions
  • Tension d’alimentation : jusque 600V, Puissance de sortie minimale : 1 kw (Disponible avec d’autre puissances)
  • Fréquences MLI configurables de 1kHz à 15 kHz ;
  • Protection sur intensité, surtension, surchauffage.

1x Moteur asynchrone triphasé (Optionnel)

  • Tension : 400/230V
  • Vitesse : 1420 Trs/min,
  • Puissance 1.1kW

1x Frein à poudre avec son alimentation (Optionnel)

  • Tension : 24V
  • Vitesse : 1500 Trs/min,
  • Couple 12N.m



1x cadre d’expérimentation à 3 étages, pied en T, 1500mm

1x Jeu de câbles de mesure de sécurité 4mm et de Fiche de connexion de sécurité 19/4mm

List des expérimentations possibles :

  • Entrainement des moteurs à courant continu quatre quadrants
  • Entrainement des moteurs asynchrone : V/F boucle ouverte
  • Entrainement des moteurs asynchrone : V/F boucle fermée
  • Entrainement des moteurs asynchrone : Commande vectorielle avec capteur
  • Entrainement des moteurs asynchrone : Commande vectorielle sans capteur
  • Entrainement des moteurs asynchrone : DTC
  • Entrainement des moteurs synchrone a aiment : Autopilotage
  • Entrainement des moteurs synchrone a aiment : Commande vectorielle sans capteur
  • Entrainement des moteurs synchrone a aiment : Commande vectorielle avec capteur
  • Entrainement des moteurs a courant continu sans balais

drv-fpga

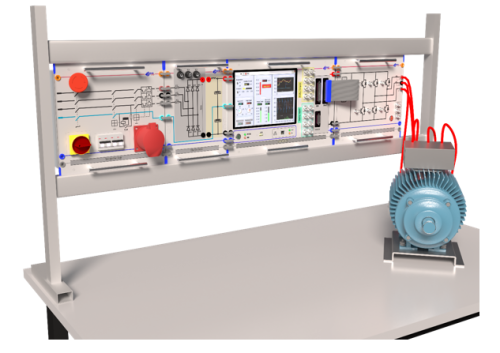

Module d'entrainements des moteurs électriques par FPGA

Etude de convertisseurs avec tous les type de la commande des moteur asynchrone (Commande V/F, Commande vectorielle, Control direct du couple)

Caractéristiques

1x Unité d’alimentation et protection.

  • Tension d’entrée 3x230/400V eff AC.
  • Tension de sortie 3x230/400V eff AC.
  • Tension continue ±15V 3A.
  • Courant 16A AC.
  • Protection contre la surcharge réglable 6-16A, contre les courts circuits et différentielle.
  • Sorties bornes sécurisé 4mm.
  • Arrêt d’urgence

1x Transformateur de séparation triphasé 1.5kVA (Optionnel)

  • Tension d’entrée 3x400V
  • Sortie isolée 3x 96V ou 48V
  • Puissance 1.5kVA

1x Redresseur a diode avec filtre

  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Protection par fusibles

1x Unité de commande à FPGA

  • FPGA Xilinx 7 génération
  • Entrée pour capteur incrémentiel
  • 8 Entrée analogique -10/+10V 16bits
  • 12 Sortie MLI (naturel, modulation vectorielle…)
  • 20 entrées/sorties numérique
  • Connection PC pour visualisation configuration, programmation…
  • Programmation en VHDL, Simulink ou LabVIEW.
  • Fonction de régulateur préprogrammées pour monter des entraînements régulés
  • Exportation des graphiques et des valeurs de mesure
  • Affichage en colleur sur maquette des graphiques et des valeurs de mesure.
  • Protection contre erreurs de manipulation avec surveillance des tensions / courants par FPGA


1x Onduleur de tension triphasées a IGBT

  • Système de mesure intégré des courants et des tensions
  • Tension d’alimentation : jusque 600V, Puissance de sortie minimale : 1 kw (Disponible avec d’autre puissances)
  • Fréquences MLI configurables de 1kHz à 15 kHz ;
  • Protection sur intensité, surtension, surchauffage.

1x Moteur asynchrone triphasé (Optionnel)

  • Tension : 400/230V
  • Vitesse : 1420 Trs/min,
  • Puissance 1.1kW

1x Frein à poudre avec son alimentation (Optionnel)

  • Tension : 24V
  • Vitesse : 1500 Trs/min,
  • Couple 12N.m



1x cadre d’expérimentation à 3 étages, pied en T, 1500mm

1x Jeu de câbles de mesure de sécurité 4mm et de Fiche de connexion de sécurité 19/4mm

List des expérimentations possibles :

  • Entrainement des moteurs à courant continu quatre quadrants
  • Entrainement des moteurs asynchrone : V/F boucle ouverte
  • Entrainement des moteurs asynchrone : V/F boucle fermée
  • Entrainement des moteurs asynchrone : Commande vectorielle avec capteur
  • Entrainement des moteurs asynchrone : Commande vectorielle sans capteur
  • Entrainement des moteurs asynchrone : DTC
  • Entrainement des moteurs synchrone a aiment : Autopilotage
  • Entrainement des moteurs synchrone a aiment : Commande vectorielle sans capteur
  • Entrainement des moteurs synchrone a aiment : Commande vectorielle avec capteur
  • Entrainement des moteurs à courant continu sans balais

drv-slrt

Module d'entrainements des moteurs électriques par platforme Simulink

Etude de convertisseurs avec tous les type de la commande des moteur asynchrone (Commande V/F, Commande vectorielle, Control direct du couple)

Caractéristiques

1x Unité d’alimentation et protection.

  • Tension d’entrée 3x230/400V eff AC.
  • Tension de sortie 3x230/400V eff AC.
  • Tension continue ±15V 3A.
  • Courant 16A AC.
  • Protection contre la surcharge réglable 6-16A, contre les courts circuits et différentielle.
  • Sorties bornes sécurisé 4mm.
  • Arrêt d’urgence

1x Transformateur de séparation triphasé 1.5kVA (Optionnel)

  • Tension d’entrée 3x400V
  • Sortie isolée 3x 96V ou 48V
  • Puissance 1.5kVA

1x Redresseur a diode avec filtre

  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Protection par fusibles

1x Unité de commande SLRT (Simulink real time)

  • Puissance de calcul importante (Quad cores+ FPGA)
  • Entrée pour capteur incrémentiel
  • 8 Entrée analogique -10/+10V 16bits
  • 12 Sortie MLI (naturel, modulation vectorielle…)
  • 20 entrées/sorties numérique
  • Connection PC pour visualisation configuration, programmation…
  • Programmation en Simulink
  • Fonction de régulateur préprogrammées pour monter des entraînements régulés
  • Exportation des graphiques et des valeurs de mesure
  • Affichage en colleur sur maquette des graphiques et des valeurs de mesure.
  • Protection contre erreurs de manipulation avec surveillance des tensions / courants par FPGA



1x Onduleur de tension triphasées a IGBT

  • Système de mesure intégré des courants et des tensions
  • Tension d’alimentation : jusque 600V, Puissance de sortie minimale : 1 kw (Disponible avec d’autre puissances)
  • Fréquences MLI configurables de 1kHz à 15 kHz ;
  • Protection sur intensité, surtension, surchauffage.

1x Moteur asynchrone triphasé (Optionnel)

  • Tension : 400/230V
  • Vitesse : 1420 Trs/min,
  • Puissance 1.1kW

1x Frein à poudre avec son alimentation (Optionnel)

  • Tension : 24V
  • Vitesse : 1500 Trs/min,
  • Couple 12N.m



1x cadre d’expérimentation à 3 étages, pied en T, 1500mm

1x Jeu de câbles de mesure de sécurité 4mm et de Fiche de connexion de sécurité 19/4mm

List des expérimentations possibles :

  • Entrainement des moteurs à courant continu quatre quadrants
  • Entrainement des moteurs asynchrone : V/F boucle ouverte
  • Entrainement des moteurs asynchrone : V/F boucle fermée
  • Entrainement des moteurs asynchrone : Commande vectorielle avec capteur
  • Entrainement des moteurs asynchrone : Commande vectorielle sans capteur
  • Entrainement des moteurs asynchrone : DTC
  • Entrainement des moteurs synchrone a aiment : Autopilotage
  • Entrainement des moteurs synchrone a aiment : Commande vectorielle sans capteur
  • Entrainement des moteurs synchrone a aiment : Commande vectorielle avec capteur
  • Entrainement des moteurs à courant continu sans balais

drv-lvrt

Module d'entrainements des moteurs électriques par platforme LabVIEW

Etude de convertisseurs avec tous les type de la commande des moteur asynchrone (Commande V/F, Commande vectorielle, Control direct du couple).

Caractéristiques

1x Unité d’alimentation et protection.

  • Tension d’entrée 3x230/400V eff AC.
  • Tension de sortie 3x230/400V eff AC.
  • Tension continue ±15V 3A.
  • Courant 16A AC.
  • Protection contre la surcharge réglable 6-16A, contre les courts circuits et différentielle.
  • Sorties bornes sécurisé 4mm.
  • Arrêt d’urgence

1x Transformateur de séparation triphasé 1.5kVA (Optionnel)

  • Tension d’entrée 3x400V
  • Sortie isolée 3x 96V ou 48V
  • Puissance 1.5kVA

1x Redresseur a diode avec filtre

  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Protection par fusibles

1x Unité de commande LVRT (LabVIEW Real Time)

  • Puissance de calcul importante (Quad cores+ FPGA)
  • Entrée pour capteur incrémentiel
  • 8 Entrée analogique -10/+10V 16bits
  • 12 Sortie MLI (naturel, modulation vectorielle…)
  • 20 entrées/sorties numérique
  • Connection PC pour visualisation configuration, programmation…
  • Programmation en LabVIEW
  • Fonction de régulateur préprogrammées pour monter des entraînements régulés
  • Exportation des graphiques et des valeurs de mesure
  • Protection contre erreurs de manipulation avec surveillance des tensions / courants par FPGA



1x Onduleur de tension triphasées a IGBT

  • Système de mesure intégré de 2 courants et 1 tension
  • Tension d’alimentation : jusque 600V, Puissance de sortie minimale : 1 kw (Disponible avec d’autre puissances)
  • Fréquences MLI configurables de 1kHz à 15 kHz ;
  • Protection sur intensité, surtension, surchauffage.

1x Moteur asynchrone triphasé (Optionnel)

  • Tension : 400/230V
  • Vitesse : 1420 Trs/min,
  • Puissance 1.1kW

1x Frein à poudre avec son alimentation (Optionnel)

  • Tension : 24V
  • Vitesse : 1500 Trs/min,
  • Couple 12N.m



1x cadre d’expérimentation à 3 étages, pied en T, 1500mm

1x Jeu de câbles de mesure de sécurité 4mm et de Fiche de connexion de sécurité 19/4mm

List des expérimentations possibles :

  • Entrainement des moteurs à courant continu quatre quadrants
  • Entrainement des moteurs asynchrone : V/F boucle ouverte
  • Entrainement des moteurs asynchrone : V/F boucle fermée
  • Entrainement des moteurs asynchrone : Commande vectorielle avec capteur
  • Entrainement des moteurs asynchrone : Commande vectorielle sans capteur
  • Entrainement des moteurs asynchrone : DTC
  • Entrainement des moteurs synchrone a aiment : Autopilotage
  • Entrainement des moteurs synchrone a aiment : Commande vectorielle sans capteur
  • Entrainement des moteurs synchrone a aiment : Commande vectorielle avec capteur
  • Entrainement des moteurs à courant continu sans balais
