pec-pve

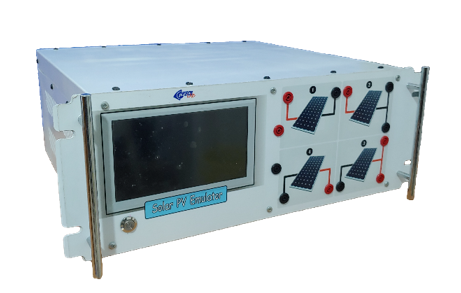

Unité d'émulateur des panneaux photovoltaiques

PEC-PVE émule le comportement électrique du panneau solaire en silicium dans diverses conditions, lieux de l'installation, et donne la liberté d'effectuer l'expérimentation n'est pas possibles au temps nuageux. Cet instrument a quatre panneaux émulés indépendant, qui peut être utilisé indépendamment, connecté en série ou parallèle. De plus, les séries PEC-PVE peuvent émuler les phénomènes Shading des PVs.

PEC-PVE caractérise également la courbe I-V d'une cellule solaire indépendante qui peut être utilisé avec des panneaux émulés ou avec de vrais panneaux solaires pour obtenir caractéristiques de courant et de puissance en fonction de la tension [P(I)/V(I)] des sources photovoltaïques avec des courants allant jusqu'à 10,0 ampères

Caractéristiques

•          Tension à vide du panneau : 21V

•          Courant de court-circuit du panneau 1  A

•          Écran couleur tactile 7”

•          Irradiance et température de chaque panneau est réglable indépendamment (0-1000) W/m².

•          Présentation graphiques I (V), P (V) et power point.

•          Alimentation 220V

•          Sortie banana 4mm

pec-wte

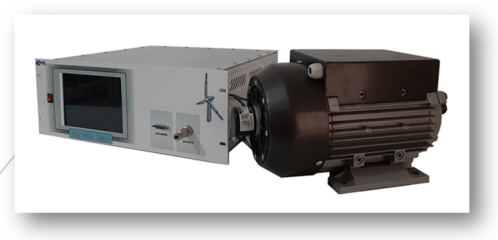

Unité d'émulateur de turbine éolienne

PEC-WTE est un émulateur de turbine éolienne en temps réel permettant d’étudier les caractéristiques statiques et dynamiques de l’éolienne en simulant son comportement au moyen d’un puissant moteur asynchrone.

Le PEC-WTE peut émuler un profil de vent  mesuré ou en temps réel (capteur sans fil), un profil constant, un profil variable linéairement et des variations aléatoires.

Caractéristiques

  • Type du moteur : asynchrone.
  • Puissance moteur : 1.1kw
  • Vitesse : 1500 tr / min
  •  IHM : Ecran tactile 8"
  • Multiple profiles de la vitesse de vent (constante programmable, variable préprogrammée, mesure en temps réel).
  • Alimentation : CA 220V.
  • Dimension : 480x177x300 mm

em-dfig

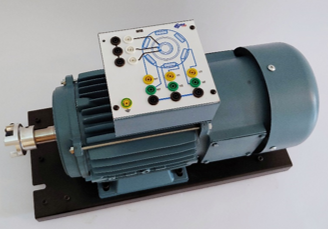

Générateur à inductance à double alimentation

EM-DFIG est généralement utilisé dans les applications nécessitant une vitesse variable de l’arbre de la machine dans une plage limitée autour de la vitesse synchrone, par exemple ± 30%, car la puissance nominale du convertisseur de fréquence est réduite de manière similaire (concept d’éolienne à vitesse variable).

Les enroulements du stator de la machine triphasée sont acheminés vers des bornes de 4 mm sur le boîtier pour une connexion en triangle ou en étoile. Les enroulements du rotor sont également accessibles depuis les bornes du boîtier.

Caractéristiques

  • Puissance 1.5 kW/4kW.
  • Tension du stator : triangle 220V/ étoile 380V.
  • Courant de stator 3A/9A.
  • Vitesse 1500Rpm/3000Rpm.
  • Thermostat de protection

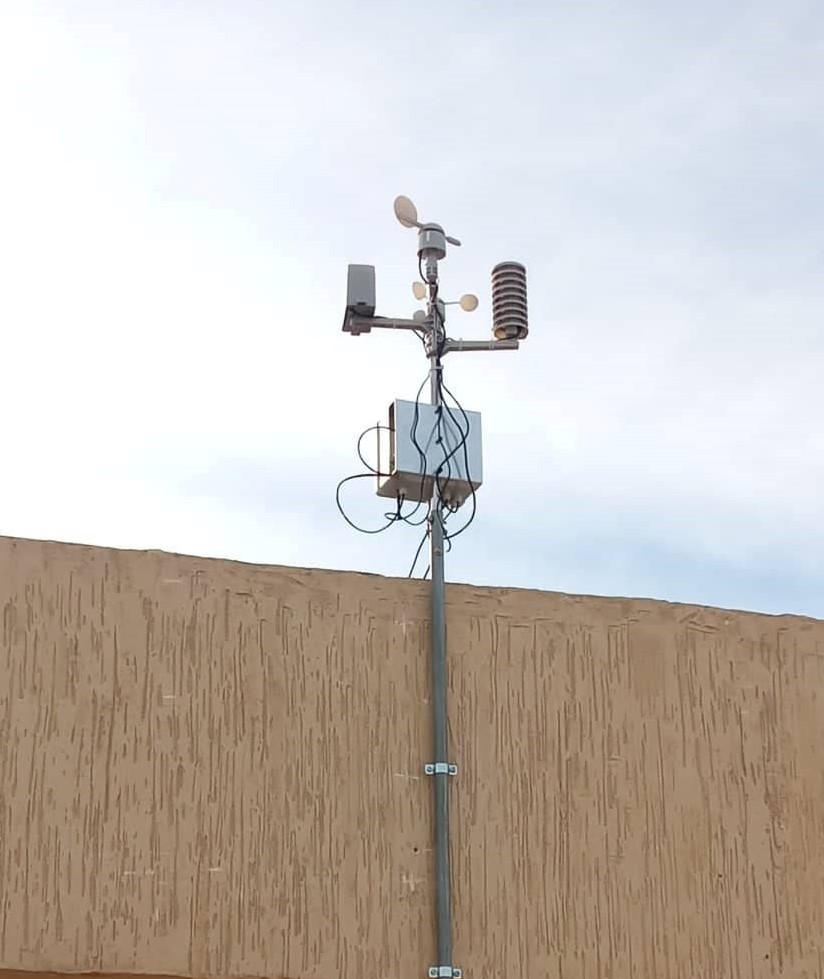

Station métérologique

La station météorologique automatique est utilisée pour les mesures de la température et l'humidité atmosphérique, ainsi que la pression, la vitesse et la direction du vent, le rayonnement solaire, la luminosité, les précipitations, la température et l'humidité du sol et le CO2. La station se compose de différents types de capteurs, d'un écran LCD, des collecteurs de données météorologiques, de châssis, de support et d'autres pièces. Il peut être largement utilisé dans la météorologie, l'hydrologie, l'agriculture, la foresterie, la recherche scientifique et d'autres domaines.

Caractéristiques


  • Enregistreur de données : Collecte, affichage, stockage et communications des données météorologiques.

  • Capteurs et câble : Capteur de vitesse du vent, capteur de direction du vent, température atmosphérique, humidité atmosphérique, pression atmosphérique, précipitations, rayonnement solaire, température du sol, humidité du sol, etc.
  • Logiciel de surveillance météorologique : Permet d'afficher, d'analyser et de stocker des données en temps réel sur le PC.
  • Boite de protection : Utilisé pour installer un enregistreur de données, un contrôleur de charge solaire et une batterie, en acier inoxydable ou en acier avec revêtement.
  • Module Wi-Fi (50m) ou Lora (1km) : Utilisé pour la transmission de données sans fil.

Enregistreur de données :

  • Ecran LCD 192 x 64.
  • Alimentation : 12VDC, AC110V, AC220V, système d'alimentation solaire en option.
  • Logiciel de surveillance météorologique : Utilisez pour afficher, analyser et stocker des données sur le PC.

  • Température de fonctionnement : -40 – 75 °C.

Spécification :


  • Température atmosphérique : -50 -- +100 avec une précision de ± 0.5°C.
  • Humidité de l’atmosphère : 0-100% RH avec une précision de ±3%.
  • Vitesse du vent : 0-45 m/s avec une précision de ± (0.3 ± 0.03V) m/s.
  • Direction du vent : 0-360° avec une précision de ± 3°.
  • Pression atmosphérique : 0 – 1100 hPa avec une précision de ±0.3hPa.
  • Précipitations : 0-8 mm/min avec une précision de ±4%.
  • Luminosité : 0 – 200000 lux avec une précision de ± 3c.
  • Radiation solaire : 0 – 2000 W/m2 avec une précision de ±5%.
  • CO2 : 0-5000ppm avec une précision de ±3%.
  • Température du sol : -50 – 80 °C avec une précision de ±0.5°C.
  • Humidité du sol : 0 – 100 % avec une précision de ±3%.
  • Protection contre la pénétration : IP65.
