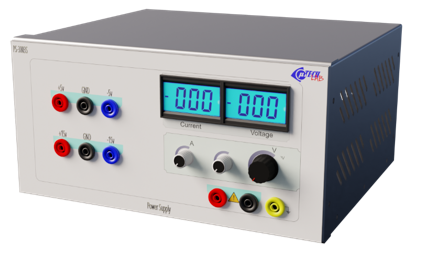

Alimentation DC réglable (0-30) V

Une bonne alimentation est un outil essentiel dans un laboratoire de recherches et d’études. Pour répondre à ce besoin µTECH LAB offre l’alimentation DC réglable 0 ~ 30 V et 0 ~ 10 A sorties, avec un affichage LED rétroéclairé. La tension et le courant de sortie sont réglable en continu a la valeur nominale. Haute précision, fiabilité, avec circuit de protection contre les surcharges et les courts-circuits.

Caractéristiques

  • Tension de sortie : 0 ~ 30V DC, réglable en continu.
  • Courant DC de sortie : 0 ~ 10A.
  • Double afficheur LED pour le courant et la tension.
  • Protection contre la surcharge les courts-circuits et ventilation de refroidissement et limitation de courants élevés.

  • Alimentation : 220 V AC 50 Hz. ​​​​​​​

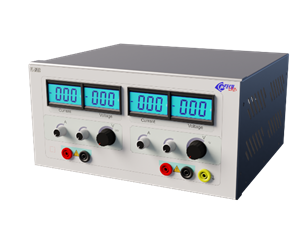

Alimentation linéaire double

Cette alimentation allie la légèreté et l'économie à la robustesse, tout en générant un très faible rayonnement. Les sorties ont une double isolation par rapport au secteur et s'effectuent par des bornes de sécurité double puits, même pour la prise de terre.

Caractéristiques

  • Alimentation variable de laboratoire, 2 voies 30V/2.5A
  • Technologie linéaire apportant stabilité et faible bruit.
  • Protection courts-circuits et échauffements,
  • Sorties double isolation,
  • Bornes de sécurité à double puits.

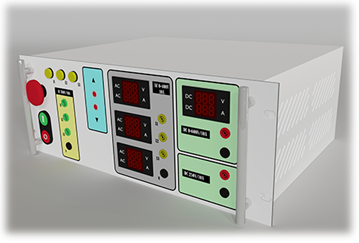

Alimentation variable continue/ alternative

Une alimentation variable continue /alternative qui  permet d'avoir  une tension de sortie continue de 0V à 220V ou une tension alternative  de 0V à 380V  et un courant  de 10A Max, destinée à alimenter les appareils connectés aux panneaux de laboratoire et de test.

Caractéristiques

  • Tension continue : 0V_220V.
  • Tension alternative : 0V_380V.
  • Courant max : 10A.
  • Bouton arrêt d'urgence.
  • 4 x Afficheur numérique de tension.
  • 4x afficheur numérique de courant.
  • Variation motorisée
  • 3 indicateurs de phase

ele-pdc

Alimentation à courant continu réglable

L'ELE-PDC est un bloc d'alimentation de puissance variable à courant continu destinée a l'alimentation des moteurs à courant continu à l'aide de deux sorties: une sortie de tension variable 0-250V (0-600V on option)  et une sortie de courant réglable (pour excitation).

Caractéristiques

  • Tension 0-250V/0-600V.
  • Courant max 5A/10A/15A/20A.
  • Affichage numérique de la tension et du courant
  • Variation motorisée
  • 1 Protection disjoncteur fusibles
  • Arrêt d'urgence

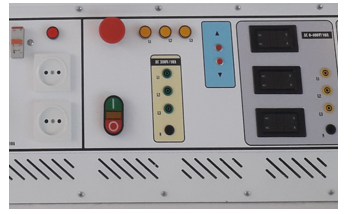

ele-pac3

Alimentation à courant alternatif réglable

L'ELE-PAC3 est un bloc d'alimentation de puissance variable à courant alternatif triphasée destinée à l'alimentation des moteurs à courant alternatifs.

Caractéristiques

  • Tension 0-400V.
  • Courant max 5A/10A/15A/20A.
  • Affichage numérique de la tension et du courant.
  • Variation motorisée.
  • 3 lampes témoins de phase.
  • 1 Protection différentielle/relai thermique/fusibles.
  • Arrêt d'urgence.

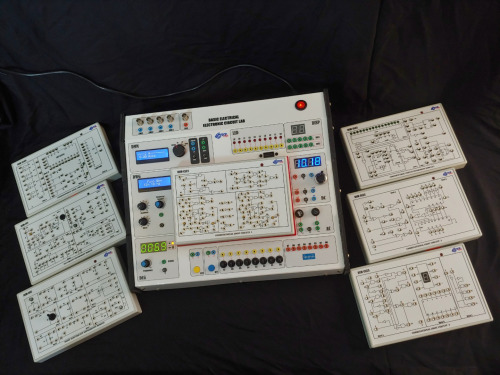

ela-eam



Circuit élctrique et électronique de base

La plate-forme de développement de circuits analogiques-numériques ELA-EAM est conçue pour répondre aux exigences de réalisation d'expériences d'électronique analogique et numérique sur une seule plate-forme. Cela facilite la conception, l'expérimentation et le test de circuits sans soudure. Les étudiants peuvent explorer une grande variété de concepts électroniques simplement en collant des composants dans la planche à pain.
Tous les équipements nécessaires aux expériences de circuits électriques/électroniques tels que l'alimentation, le générateur de fonctions, les compteurs numériques, l'oscilloscope sont installés sur l'unité principale pour les besoins de l'expérience. Les sujets tout à fait essentiels de l'apprentissage des circuits électriques/électroniques sont étudiés par différents modules.

Caractéristiques

  1. Alimentation DC
  • Alimentation DC fixe ±5V, ±12V avec protection contre les surcharges de sortie (1A)
  • Alimentation DC bipolaire ±0V~ ±20V, réglable en continu avec protection contre les surcharges de sortie (2A)
  1. Alimentation AC
  • Plage de tension : 0V~15V (2A)
  • Avec protection contre les surcharges de sortie
  1. Générateur de signal
  • Générateur d'impulsions : plage de fréquences : 1 Hz à 1 MHz/4 réglages, réglable en continu
  • Commutateurs d'impulsions : 2 sorties indépendantes, niveau TTL Avec sortie Q, Q ̅, largeur d'impulsion > 5 ms
  • Commutateurs de données : 8 ensembles de sorties de contrôle indépendantes, niveau TTL avec circuit DEBOUNCE.
  1. Générateur de fonctions
  • Forme d'onde de sortie : sinus/triangle, carré
  • Fréquence de sortie : 1 Hz ~ 1 Mhz/5 réglages, réglable en continu
  • Amplitude de sortie : 18Vpp
  1. Test et affichage
  • 3 1/2 voltmètre/ampèremètre numérique
  • un. Plage de tension CC : 2 V, 200 V
  • b. Précision de la tension continue : ± (0,3 % de la lecture + 1 chiffre)
  • c. Plage de courant continu : 200 µA, 2 000 mA
  • ré. Précision du courant continu : ± (0,5 % de la lecture + 1 chiffre)
  • Indicateur LED : 10 ensembles de LED indépendantes indiquent l'état logique haut et bas
  • b. Impédance d'entrée : ≥100KΩ
  • Affichage numérique : 2 jeux de LED 7 segments indépendants avec décodeur/driver BCD-7 segments
  1. Plaque d’essai
  • La planche à pain à 1680 points d'attache sur le panneau supérieur peut être facilement mise en place et retirée
  1. Oscilloscope basé sur PC USB : 2 canaux, 1 Mhz, ± 10 V (en option)

Liste des Modules :

Modules d'expérimentation de base sur l'électricité :

• Module de périphérique de base

• Module d'expérimentation électrique de base

• Module capteur

• Module capteur

Modules d'expérimentation électronique

• Module de diode, d'écrêtage et d'écrêtage

• Redresseur, module de circuit intégrateur différentiel

• Module de circuit d'amplificateur à transistor

• Module de circuit d'amplificateur à plusieurs étages

• Module d'expérience sur les circuits de graisse

• Module de circuit d'amplificateur OP (1)

• Module de circuit d'amplificateur OP (2)

• Module de circuit d'amplificateur OP (3)

• Module de circuit d'amplificateur OP (4)

• Module de circuit d'amplificateur OP (5)

Modules d'expérimentation logique numérique

• Module d'expérimentation de circuits logiques combinés (1)

• Module d'expérimentation de circuits logiques combinés (2)

• Module d'expérimentation de circuits logiques combinés (3)

• Module d'expérimentation de circuits logiques combinés (4)

• Module d'expérimentation de circuits logiques combinés (5)

• Module d'expérimentation de circuit logique séquentiel (1)

• Module d'expérimentation de circuit logique séquentiel (2)

Expérience motrice

• Module de commande électrique basse tension (3Ø 220 V requis)

• Module moteur monophasé (1Ø AC 220V)

• Module moteur triphasé (3Ø 220V)

• Module d'unité de charge

• Transformateur du système (∆→Y)



Compléments



(A) Expériences de base sur l'électricité

- Électricité de base

- Circuits de contrôle

- Circuits CC

- Circuits CA

(B) Expériences de circuits électroniques

- Caractéristiques des diodes (caractéristiques des diodes à jonction PN ; caractéristiques des diodes Zener ; caractéristiques des LED ; caractéristiques des photodiodes)

- Redresseurs et filtres (redresseurs demi-onde/pleine onde ; ponts redresseurs…)

- Circuits d'écrêtage et de serrage de diodes (circuits d'écrêtage ; circuits de serrage)

- Différentiateur et intégrateur (circuit RC ; circuit différenciateur ; circuit intégrateur ; circuit RL)

- Caractéristiques du transistor (caractéristiques de base du transistor ; courbes caractéristiques du transistor)

- Amplificateurs à transistors (amplificateur à émetteur commun ; amplificateur à base commune ; amplificateur à collecteur commun ; circuit de commutation ; amplificateur Darlington)

- Amplificateurs multi-étages (amplificateur à couplage direct RC ; amplificateur à couplage par transformateur ; amplificateur push-pull à double extrémité)

- Caractéristiques FET (Caractéristiques JFET ; Caractéristiques MOSFET)

- Amplificateur FET (amplificateur JFET CS ; amplificateur JFET ; amplificateur MOSFET CS)

- Caractéristiques OPA AMP

- Comparateurs et oscillateurs OP AMP

- Circuits OP AMP de base

- Application AMP OP

(C) Expériences de logique numérique

- Portes logiques de base (circuit gat logique ; mesure de tension de seuil ; mesure de tension/courant ; caractéristiques des portes logiques de base ; interface entre les portes logiques)

- Circuits logiques combinatoires (circuit de porte NOR/NAND/XOR ; circuits de porte AOI ; circuits comparateurs)

- Additionneurs et soustracteurs (circuits demi-additionneurs et complets; circuits demi- et soustracteurs complets)

- Encodeurs et décodeurs (circuits d'encodeurs ; circuits de décodeurs)

- Multiplexeurs et Démultiplexeurs (Circuits multiplexeurs ; Circuits démultiplexeurs ; Circuits multiplexeurs/démultiplexeurs analogiques)

- Éléments arithmétiques (circuit générateur de parité du circuit Arithmetic Logic Unit (ALU))

- Circuits logiques séquentiels (bascules ; compteurs)

- Applications logiques séquentielles (contrôle LED mobile ; contrôle des feux de signalisation)

(D) Expériences motrices

- Contrôle du démarrage, de l'arrêt et de la surcharge du moteur

- Commande avant/arrière du moteur

- Contrôle de séquence moteur

- Commande de fonctionnement alternatif du moteur Démarrage à tension réduite Wye-delta du moteur à induction triphasé

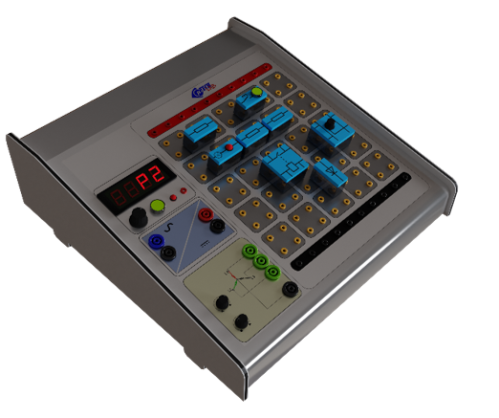

ela-BEE



Maquette de base en électricité et électronique

Systèmes enfichables de 4 mm. Ce sont des circuits polyvalents à monter sur des panneaux enfichables avec les composants correspondants.

Les composants sont montés dans des boîtiers robustes avec des ouvertures de ventilation pour la dissipation thermique et des contacts de 4 mm. Les composants originaux peuvent être reconnus, analysés et identifiés par l'étudiant expérimentateur grâce au matériau transparent.

Le boitier de la carte de circuits électroniques est livré avec des composants compatibles (résistances, inductances, condensateurs, diodes…) et des bornes enfichables de différentes conceptions avec des douilles de sécurité de 4 mm ou des douilles SI de 4/2 mm que vous pouvez choisir en conséquence, un oscilloscope pour la visualisation des signaux de courants et de tensions, un multimètre à livrés au choix.

Caractéristiques

Source de tension :

  • DC ±15 V 1 A ; DC 0...30 V / max. 1 A avec affichage de tension et courant ;
  • AC 2 x 12 V/1 A

Générateur de fonction :

  • Fréquence 0,1 Hz...200 kHz
  • Amplitude 0...10V
  • Forme d'onde : sinusoïdale, carrée, triangulaire
  • Affichage : fréquence

Générateur triphasé :

  • Tension 0...15Veff
  • Courant 1Aeff
  • Fréquence 50Hz
  • Affichage : tension

Panneau d’expérimentation douille de sécurité de 4 mm, arrangé en grille 19 mm entouré de 42mm prise chacune.

 Alimentation   230 V AC ;

50 Hz ; 75 W ; protection

Spécifications

  • Afficheur LCD
  • 2 Capteurs de tension intégrés
  • 2 Capteurs de courant intégrés
  • Switch pour l’ajustement de la fréquence et l’amplitude
  • Zone d’expérimentation de 266mm
  • Composants électroniques (résistances, inductances, condensateurs diodes…)

Accessoires au choix

  • Oscilloscopes PC 4 voies 1MHz (USB et WIFI)
  • Multimètre numérique
  • Tablette Wi-Fi
  • Câbles (BNC, banana 2mm/4mm)
  • Câble d’alimentation
