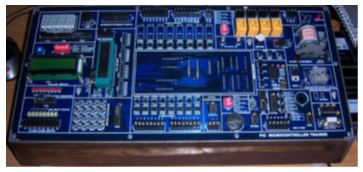

pe-uc1

Kit de Développement Microcontrôleur

C’est un kit intégré universel à carte unique basé sur un microcontrôleur pour toutes les applications intégrées.

Caractéristiques

l Microcontrôleurs

*CPU : au choix

  • PIC16 (PIC16F15375)
  • PIC18 (PIC18F45Q10)
  • PIC24(PIC24EP32MC204)
  • PIC32(PIC32MX110F016D-I/PT)
  • dsPIC33 (dsPIC33EP32MC204)
  • STM32 (STM32F411)
  • AVR (ATMEGA32)
  • HC12
  • 8051

*Debugger USB intégré qui permet de communiquer avec un PC pour programmation, débugage et autres opérations avancées (MPLAB Snap, STLINK2…)



Accessoires intégrés:



  • 4 Interrupteurs à bascule pour donner une entrée numérique indiquée par des LED.
  • 4 LED pour afficher la sortie numérique.
  • 4 boutons-poussoir pour donner une entrée numérique indiquée par des LED.
  • Écran LCD rétroéclairé alphanumérique 16x2.
  • Clavier matriciel 4x4
  • Plaque d’essai
  • 4 afficheurs 7 segments
  • Interface série RS232 fournie via 9 Connecteurs de type D à broches
  • Alimentation embarquée + 12V/1A, 5V/2A est fournie.
  •  Tension d'entrée d'alimentation : 230 V CA.
  • Jeu de cordons de brassage 2 mm pour les interconnexions
  •  Câble série 9 broches et câble USB fournis
  • Logiciel sous Windows (Mplab X pour les PIC/dsPIC/AVR, CubeIDE pour STM32)



pe-uc2

Kit de Développement Microcontrôleur

C’est un kit intégré universel à carte unique basé sur un microcontrôleur pour toutes les applications intégrées.

Caractéristiques

l Microcontrôleurs

*CPU : au choix

  • PIC16 (PIC16F15375)
  • PIC18 (PIC18F45Q10)
  • PIC24(PIC24EP32MC204)
  • PIC32(PIC32MX110F016D-I/PT)
  • dsPIC33 (dsPIC33EP32MC204)
  • STM32 (STM32F411)
  • AVR (ATMEGA32)
  • HC12
  • 8051

*Debugger USB intégré qui permet de communiquer avec un PC pour programmation, débugage et autres opérations avancées (MPLAB Snap, STLINK2…)



Accessoires intégrés:



  • 8 Interrupteurs à bascule pour donner une entrée numérique indiquée par des LED.
  • 8 LED pour afficher la sortie numérique.
  • Écran LCD rétroéclairé alphanumérique 16x2.
  • Clavier matriciel 4x4
  • Plaque d’essai
  • Buzzer piézoélectrique
  • Potentiomètre numérique SPI
  • 4 afficheur 7 segments
  • Relai
  • 8 entrées et 8 sorties sont isolées optiquement
  • Interface moteur 12V
  • I2C compatible :
  • EEPROM 24C512 (64 Ko)
  • DS1307 RTC avec batterie adaptée
  • 4Ch. 8 bits ADC & 1Ch. 8 bit DAC
  • Interface de capteur de température en utilisant Lm35
  • Interface de capteur de température en utilisant DS18B20.
  • Interface série RS232 fournie via 9 Connecteurs de type D à broches
  • 24 lignes d'E/S fournies sur un FRC à 26 broches connecteur pour interface externe.
  • Alimentation embarquée + 12V/1A, 5V/2A est fournie.
  •  Tension d'entrée d'alimentation : 230 V CA.
  • Boîtiers métalliques attrayants
  • Câble série 9 broches et câble USB fournis

  • Logiciel sous Windows (Mplab X pour les PIC/dsPIC/AVR, CubeIDE pour STM32).

pe-fpga1



 kit de formation FPGA /CPLD

Le kit de carte d’entraînement PE-FPGA1 FPGA/CPLD offre des unités matérielles complètes pour vous permettre d’expérimenter toutes les fonctions de la puce FPGA/CPLD tout en apprenant les connaissances de base. CPLD et FPGA ont été les composants de premier choix pour les concepteurs. FPGA Trainer convient aux concepteurs sur les applications de communication, d’automatisation industrielle, d’instrument intelligent, de traitement d’image, de contrôle moteur étendu, etc. Afin de permettre aux utilisateurs d’avoir d’excellentes plates-formes expérimentales, la série PE-FPGA1 FPGA / CPLD Training Kit a fourni des plates-formes basées sur Altera ou XILINX. Permettre aux ingénieurs de réaliser les conceptions de circuits logiques à partir d’unités expérimentales.

Caractéristiques

• Communication : port USB ou imprimante

• Alimentation : 100 V CA ~ 240 V CA

• Gamme de fréquences : 50/60 Hz

• Puce prise en charge : ALTERA : CycloneVI (TQFP-144), XILINX : Sparten 6 (TQFP-144)

• Générateur de fréquence programmable 1K/10K/ 100K/1M/10MHz

• 8 × 1 entrée logique point de pression d'origine avec lumière

• Commutateur DIP 8 × 2 entrées logiques

• Générateur de bouton-poussoir à 4 impulsions (2 impulsions positives ; 2 impulsions négatives)

• Clavier matriciel 3 × 4

• Affichage LED à matrice de points bicolores 8 × 8

• Moniteur LCD 16 × 2

• Moniteur à 6 chiffres et 7 nœuds

• Sortie 3 × 4 DEL

• Sortie buzzer x 1 jeu

• Ensemble de 2 convertisseurs N/A 8 bits

• Convertisseur A/N 8 bits x 1 jeu

• Plug-in de boucliers Arduino

• Analyseur logique USB

Contenu de l'essai :

Combiner conception logique, simulation et test

• Logique de base

• Soustracteur

• Décodeur

• Logique combinatoire

• Comparateur

• Multiplexeur

• Additionneur

• Encodeur

• Démultiplexeur

Conception, simulation et test de circuits logiques FPGA séquentiels

• Dispositif à bascule

• Registre à décalage

• Registre du compteur de décalage

• Compteur synchronisé

• Compteur asynchrone

Conception, simulation et test de circuits logiques analogiques

• Convertisseur A/N

• Convertisseur N/A

Test d'application thématique

• Test de contrôle des DEL à matrice de points bicolores 8 × 8.

•Horloge digitale

•Compteur

• Réveil électronique

• Contrôle des feux de circulation

• Dés électroniques

• Balayage du clavier

• Test de contrôle de l'affichage LCD

• Test du convertisseur A/N, N/A

• Conception facile du processeur

• Conception VHDL/AHDL.

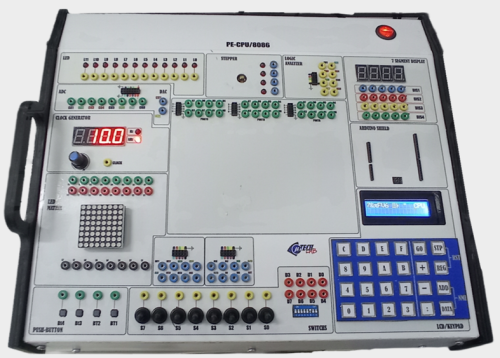

pe-CPU-8086

Kit de Formation didactique microprocesseur 8086

Le PE-CPU-8086 peut réaliser l'expérience sans périphériques supplémentaires. Il utilise un microprocesseur populaire avec une documentation adéquate. Le PE-CPU-8086 est facile à assembler et comprend une zone de prototypage et des installations d'extension, et fournit tous les composants typiques du système de microprocesseur
PE-CPU-8086 aide les étudiants à comprendre l'architecture et la programmation du microprocesseur "8085/8086/6800/68000/Z80".
Le système contient un système CPU 8086 et des ensembles de mémoire utilisateur, des périphériques d'entrée et de sortie et une interface externe.
Les étudiants éditent et assemblent des codes de programme à partir d'un PC et observent des résultats instantanés après avoir téléchargé et exécuté des programmes à partir de la mémoire système. Les fonctions de débogage sont également disponibles via le PC ou l'interface du clavier du système.

Caractéristiques

• Processeur :

  • Intel : 8085/8086
  • Motorola : 6800/68000
  • Zilog : Z80


• Unité d'affichage : LCD (16x2 lignes)
• RAM principale : 64 Ko
• ROM du moniteur : 64 Ko (en option)
• Générateur d'horloge
• Convertisseur A/N (ADC) (8 bits x 8 canaux)
• Convertisseur N/A (DAC) (8 bits x 2 canaux)
• Port d'E/S : 24 bits
• Contrôleur d'interruption
• Contrôleur de minuterie/compteur
• Clavier/contrôleur d'affichage
• Port série (RS-232C, 9 broches)
• Clavier 24 touches
• Plaque d'essai
• Plug-in  Arduino shields

• Analyseur logique USB

db-arm-h750

Carte de développement DB-ARM-H750

Le STM32H7 est le membre le plus puissant de la populaire famille STM32 de microcontrôleurs 32 bits basés sur des cœurs ARM Cortex-M et proposé par ST Microelectronics. Il peut être cadencé à des vitesses allant jusqu'à 480 MHz avec des performances de référence supérieures à 1 000 DMIPS. Il s'agit de l'un des microcontrôleurs les plus rapides et les plus puissants actuellement disponibles sur le marché.

La carte de développement DB-ARM-H750 est conçue pour évaluer le processeur STM32H750

Caractéristiques

-      Microcontrôleur STM32H750 Arm® Cortex®-M7 avec 128 Ko de mémoire flash et 1 Mo de RAM

-      8 LED utilisateur

-      1 afficheur sept segments

-      8 micro switch utilisateurs

-      Boutons de réinitialisation et de réveil/autoprotection

-      1 bouton poussoir utilisateur

-      Potentiomètre

-      Codeur en quadrature

-      Connecteurs de la carte :

•    Connecteur I2C prenant en charge le bus I2C

•    Connecteur SPI prenant en charge le bus SPI

•    Port RS-232 configurable pour la communication

•    Port RS-485

•    Port USB prenant en charge le périphérique USB FS

•    Port conforme CAN 2.0A/B

•    Connecteur JTAG/SWD

•    Interface utilisateur via le port USB Virtual COM

•    34 connecteurs d'extension E/S numériques/8 analogiques

•    Interface ISA PC104 8 bits

-      Débogueur/programmeur STLINK intégré avec port COM virtuel et port de débogage

-      Débogueur/programmeur STLINK intégré avec port COM virtuel et port de débogage

-      Bibliothèques de logiciels gratuites complètes et exemples disponibles avec le STM32CubeH7

-      Paquet MCU

-      Prise en charge d'un large choix d'environnements de développement intégrés (IDE), y compris IAR

-      Embedded Workbench®, MDK-ARM et STM32CubeIDE
