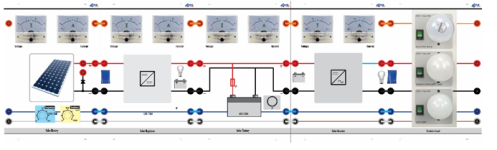

re-sss



Kit de système solair autonome



Caractéristiques

Composants de base:


- 1 Sun Emulator (réf RE-SE)
- 1 Chargeur de batterie (Réf RE-BCH)
- 1 Batterie batterie (Réf RE-BB)
- 1 Onduleur Monophasé (Réf RE-)
- Charge 2 Lampes 220V+12V (Réf RE-L)
- 1 Charge Résistive (Réf RE-)


Composants facultatifs :

- Émulateur PV unique
- Émulateur PV multiple
- Identification des caractéristiques PV
- Unité de mesure des paramètres électriques solaires (3 courants + 3 tensions, Puissance, énergie)
- Unité de mesure des paramètres physiques solaires (irradiance, température).
- Acquisition de données solaires (Usb ou Wifi)

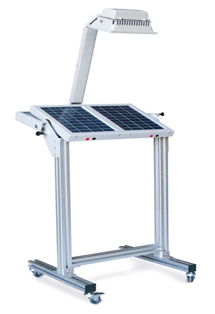

re-se

Emulateur de soleil

Le rack de modules solaires se compose d'un module solaire polycristallin et d'un projecteur halogène comme simulateur solaire.

Caractéristiques

  • Deux panneaux
  • Puissance 2x5W=10W
  • Tension : 10,5V/21V
  • Régulation motorisée/contrôlée de l'angle du projecteur (simulation de la position du soleil)
  • Luminosité contrôlée de la lumière (simulation de nuages)
  • La connexion en série peut être utilisée sur un ombrage partiel.

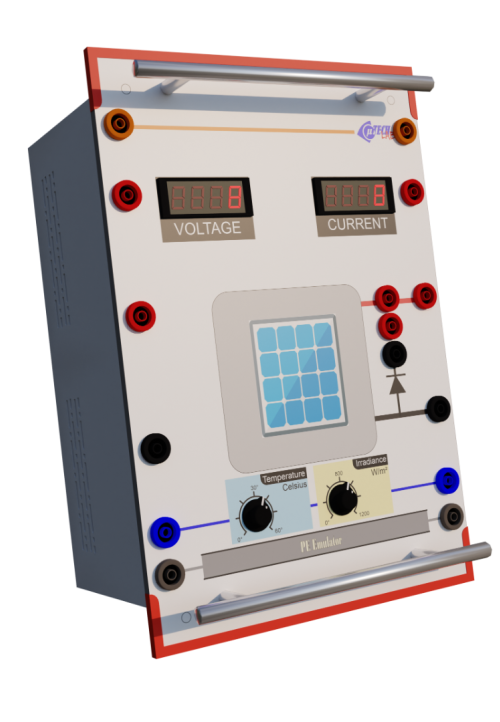

re-pve

Émulateur de panneaux photovoltaïques

RE-PVE émule le comportement électrique du panneau solaire en silicium dans diverses conditions, emplacements d'installation, et donne la liberté d'effectuer des expérimentations impossibles par temps nuageux

Caractéristiques

• Tension à vide du panneau : 36 V
• Courant de court-circuit du panneau 2,5 A
• L'irradiance et la température de chaque panneau peuvent être réglées indépendamment.
• Tension max (en série) : 144 V (2,5 A) ;
• Courant maximum (en parallèle) : 10A (36V) ;
• Alimentation : 220 V

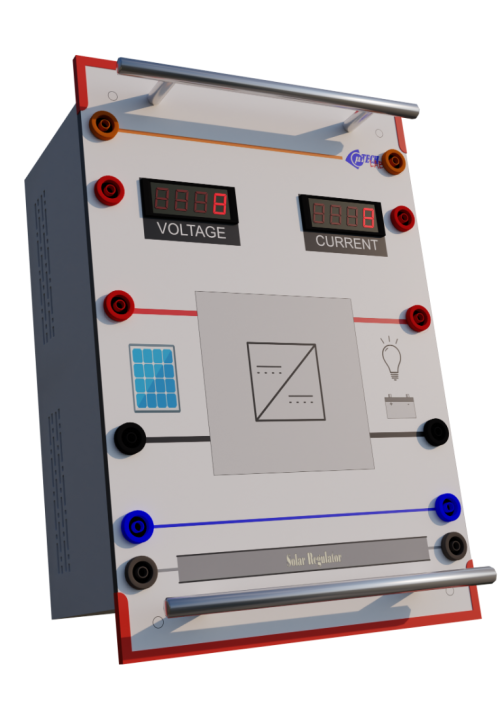

re-bch

Chargeur de batterie

Le contrôleur de charge solaire surveille le niveau de charge de l'accumulateur et le protège contre un épuisement excessif et profond. Pour charger l'accumulateur au plomb, le contrôleur de charge utilise les processus de charge IU

Caractéristiques

  • Tension : 24V/12V
  •  Courant de charge/décharge : 10 A
  •  Tracker MPP
  •  Voltmètre et ampèremètre analogiques ou numériques

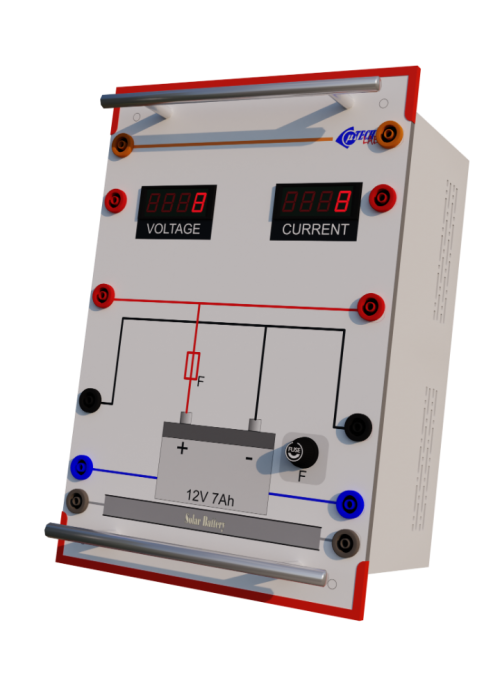

re-bb

Banque de batterie

Batterie 12V protégée

Caractéristiques

  • Tension : 12V.
  •  Capacité : 7AH
  •  Protection contre les surintensités
  •  Voltmètre et ampèremètre analogiques ou numériques

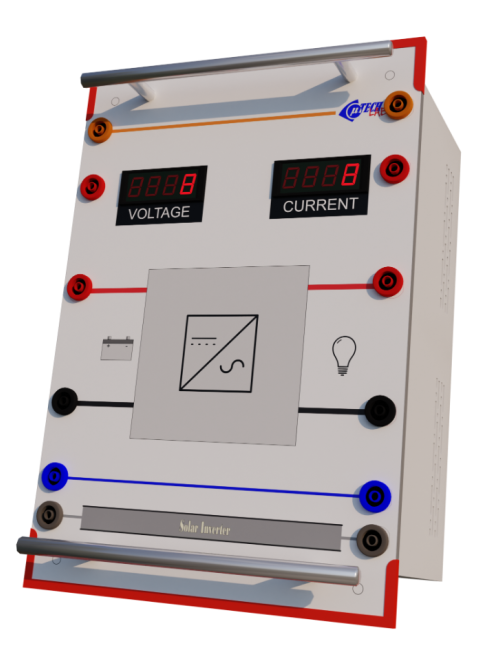

re-1pi

Onduleur Solair monophasé

La carte se compose d'un onduleur hors réseau disponible dans le commerce qui génère une tension de sortie de 220 V AC à partir d'une tension d'entrée de 12 V DC

Caractéristiques

  •  Puissance 500VA.
  •  Tension d'entrée : 12 V.
  •  Tension de sortie 220V

  •  Voltmètre et ampèremètre analogiques ou numériques

re-el

Charge électrique variable

Résistance : 0...1 kOhm / 500 W réglable en continue.

Caractéristiques

  • Puissance 500W.
  •  Tension : 220V/24V/12V.
  •  Valeur de résistance : 0-1Kohm
  •  Voltmètre et ampèremètre analogiques ou numériques

re-el

Charge de lampe électrique

Le panneau des lampes permet l'étude et la comparaison d'ampoules, d'ampoules à économie d'énergie et d'ampoules à LED.

Caractéristiques

  • Puissance 25W.
  • Tension : 220 V/24 V/12 V.
  • Ampoule LED
