ps-peps

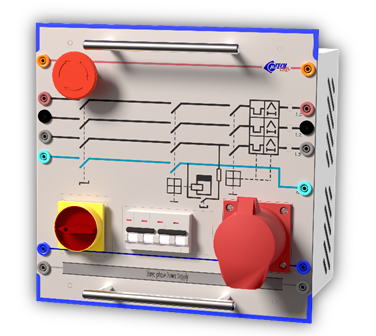

Panneau d'aimentation et de protection

Ce module didactique d’alimentation est de protection convient pour l’alimentation triphasée des convertisseurs de puissance et machines électriques. Ce module assure la protection des systèmes que l’alimente.



Caractéristiques

  • Tension d’entrée 3x230/400V eff AC.
  • Tension de sortie 3x230/400V eff AC.
  • Tension continue ±15V 3A.
  • Courant 10A AC.
  • Protection contre la surcharge réglable 6-16A, contre les courts circuits et différentielle.
  • Sorties bornes sécurisé 4mm.
  • Sorties prise triphasé 4x16A.
  • Arrêt d’urgence
  • Boitier DIN A4.

EM-PETR

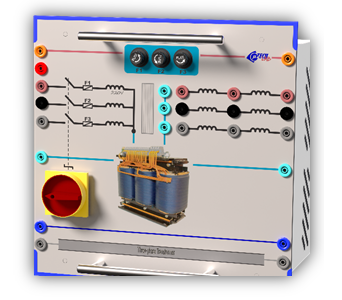

Unité transformateur de séparation

Le module didactique de transformateur de séparation triphasé sert d'alimentation secteur pour toutes les expériences sur l'électronique de puissance. Multiple tensions de sortie peuvent être disponible.

Caractéristiques

  • Tension d'entrée : 3x 400V, 50 Hz
  • Tension de sortie 3 : 3x 96 V avec prise centrale 48 V
  • Puissance : 400 VA/1300VA
  • Protection double : fusibles et interpréteurs différentiels

PE-RECD

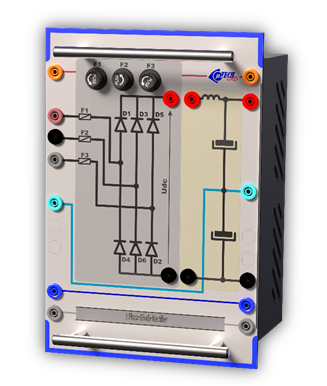

Convertisseur AC/DC (redresseur) non commandé

Le module didactique de redresseur non commandé à diode aide les étudiants à comprendre le concept des redresseurs monophasés/ triphasés sur diverses configurations de la charge.

Caractéristiques

  • Tension d’entrée 400V.

  • Courants de sorties 10A.

  • Protection par fusibles



pe-rect

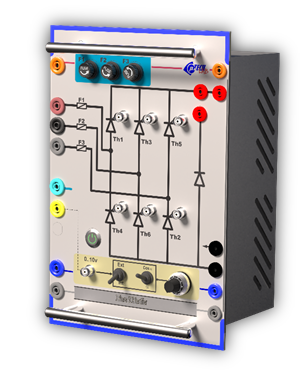

Convertisseur AC/DC (redresseur) commandé à thyristor

Le module didactique de redresseur commandé aide les étudiants à comprendre le concept des différentes techniques de la commande de l’angle d’amorçage des thyristors soit linéairement ou cos α pour les redresseurs monophasés/triphasés. également est utile au étudiants pour effectuer des comprendre les redresseurs commandés sur diverses configurations de la charge.

Caractéristiques

  • Commande analogique -10V/10V compatible avec l’unité de commande DSP (MC-TMS, MC-FPGA) et dspace.
  • Commande interne par potentiomètre
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Contrôle progressif linéaire de l'angle d’amorçage jusqu'à 180 ou commande lainière de la valeur moyenne de la tension de sortie

  • Protection par fusibles

pe-buck

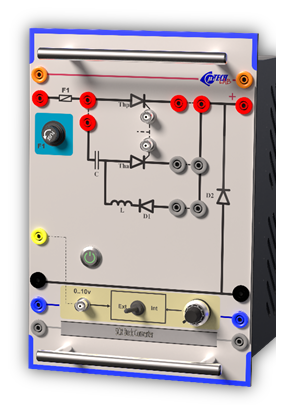

Convertisseur DC/DC BUCK  (hacheur série) à thyristor

La module didactique du hacheur série a Thyristors (abaisseur de tension) est très utile pour les étudiants de comprendre le concept de la méthode amorçage et de blocage forcé des thyristors (Circuit à courant continu) et le fonctionnement de la conversion DC/DC sur diverses configurations de charge.

Caractéristiques

  • Commande analogique -10V/10V compatible avec l’unité de commande DSP (MC-TMS, MC-FPGA) et dSPACE.
  • Commande interne par potentiomètre
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Fréquence de la commutation : 0.5Khz
  • Protection contre court-circuit, surtension, échauffement
  • Sortie BNC des Signaux des gâchettes des Thyristors.

pe-buck

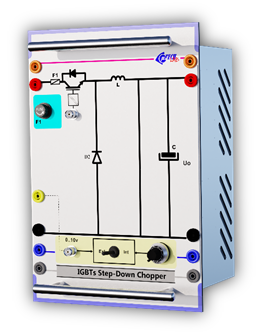

Convertisseur DC/DC BUCK  (hacheur série) à IGBT

Le module didactique du hacheur série a IGBT (abaisseur de tension) est très utile pour les étudiants de comprendre le concept de la méthode commande rapprocher des IGBT/MOSFET et le fonctionnement de la conversion DC/DC sur diverses configurations de charge.

Caractéristiques

  • Commande analogique -10V/10V compatible avec l’unité de commande DSP (MC-TMS, MC-FPGA) et dSPACE.
  • Commande interne par potentiomètre
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Fréquence de la commutation : 10Khz

  • Protection contre court-circuit, surtension, échauffement

  • Sortie BNC des Signaux des gâchettes des IGBT.

pe-boost

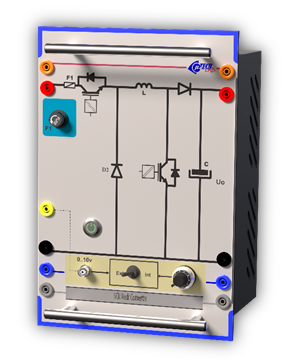

Convertisseur DC/DC BOOST (Hacheur parallèle)

Le module didactique du hacheur parallèle (élévateur de tension) est très utile pour les étudiants de comprendre le concept de la méthode commande rapprocher des IGBT/MOSFET et le fonctionnement de la conversion DC/DC sur diverses configurations de charge.

Caractéristiques

  • Commande analogique -10V/10V compatible avec l’unité de commande DSP (MC-TMS, MC-FPGA) et dSPACE.
  • Commande interne par potentiomètre
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Fréquence de la commutation : 10Khz.
  • Protection contre court-circuit, surtension, échauffement
  • Sortie BNC des Signaux des gâchettes des IGBT/MOSFET.

pe-bbi

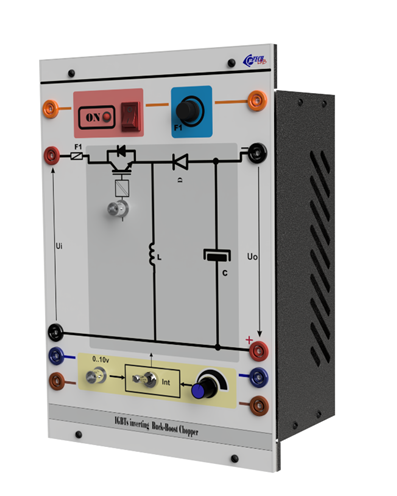

Convertisseur DC/DC BUCK-BOOST Inversé  (Hacheur série/ parallèle)

Le module didactique du hacheur série parallèle inverseur (abaisseur/élévateur de tension) est très utile pour les étudiants de comprendre le concept de la méthode commande rapprocher des IGBT/MOSFET et le fonctionnement de la conversion DC/DC sur diverses configurations de charge.

Caractéristiques

  • Commande analogique -10V/10V compatible avec l’unité de commande DSP (CU-TMS, CU-FPGA) et dSPACE.
  • Commande interne par potentiomètre
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Fréquence de la commutation : 10Khz.

  • Protection contre court-circuit, surtension, échauffement

  • Sortie BNC des Signaux des gâchettes des IGBT/MOSFET.

pe-bbi



Convertisseur DC/DC BUCK-BOOST  Non Inversé  (Hacheur série/ parallèle)

Le module didactique du hacheur série parallèle non inverseur (abaisseur/élévateur de tension) est très utile pour les étudiants de comprendre le concept de la méthode commande rapprocher des IGBT/MOSFET et le fonctionnement de la conversion DC/DC sur diverses configurations de charge.

Caractéristiques

  • Commande analogique -10V/10V compatible avec l’unité de commande DSP (CU-TMS, CU-FPGA) et dSPACE.
  • Commande interne par potentiomètre
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Fréquence de la commutation : 10Khz.

  • Protection contre court-circuit, surtension, échauffement

  • Sortie BNC des Signaux des gâchettes des IGBT/MOSFET.

pe-Hb

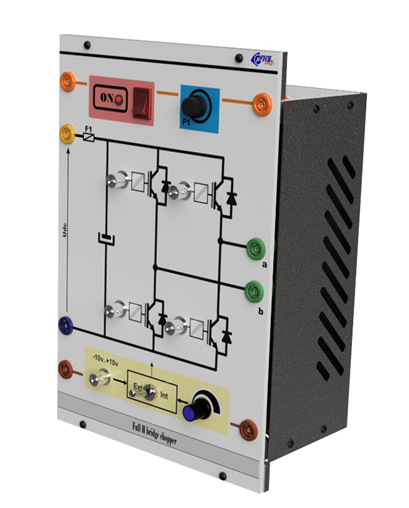

 Convertisseur DC/DC BUCK-BOOST Bidirectionnel (pont H) à IGBT/MOSFET

Le module didactique du hacheur bidirectionnel en courant et en tension (fonctionnement dans les quatre quadrants) a IGBT est très utile pour les étudiants de comprendre le concept de la méthode commande rapprocher des IGBT/MOSFET et le fonctionnement de la conversion DC/DC sur diverses configurations de charge

Caractéristiques

  • Commande analogique -10V/10V compatible avec l’unité de commande DSP (CU-TMS, CU-FPGA) et dSPACE.
  • Commande interne par potentiomètre
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Fréquence de la commutation : 10Khz.

  • Protection contre court-circuit, surtension, échauffement

  • Sortie BNC des Signaux des gâchettes des IGBT/MOSFET.

pe-vsi

 Convertisseur DC/AC Triphasé (onduleur de tension) à  commande externe

Le module didactique onduleur de tension deux niveaux à IGBT/MOSFET permet aux étudiants de comprendre le concept de la conversion DC/AC. Cette variante avec commande externe peut être combine avec unité de commande par µC, µP, DSP, FPGA…permettant à l’utilisateur de concevoir la technique de commande approprie pour leur application soit en boucle ouverte ou fermée.

Caractéristiques

  • Commande MLI compatible avec l’unité de commande DSP (DSP-MC, FPGA-MC, µTECH-SLRT) et dSPACE.
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Sortie de mesures BNC isolées des courants et de la tension du bus continu.
  • Fréquence de la commutation : 0<fsw<10Khz.
  • Protection contre court-circuit, surtension, échauffement
  • Sortie BNC des Signaux des gâchettes des IGBT/MOSFET.

pe-vsic

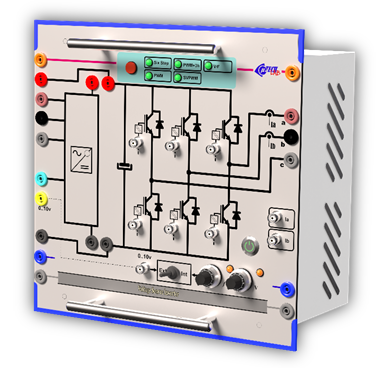

 Convertisseur DC/AC (onduleur de tension) à commande intégré

Le système didactique onduleur de tension permet de monter et d'étudier des circuits électroniques de puissance avec des IGBT/MOSFET et les différentes techniques de commande des onduleurs multiniveaux.

Le système de commande intégrée est totalement numérique permet de générer les signaux de command pour les différentes techniques, et assure aussi la gestion du système et des sécurités (court-circuit, surtension, échauffement...).

Caractéristiques

  • Commande de la fréquence de la tension de sortie
  • Commande de l’amplitude de la tension de sortie
  • Multiple technique de commande rapprocher : commande 180, commande 120, MLI naturel, MLI naturel avec injection de la troisième harmonique, Modulation vectorielle
  • Tension d’entrée max 600V.
  • Courants des interrupteurs max 80A.

  • Fréquence de la commutation : 10Khz.

  • Protection contre court-circuit, surtension, échauffement
  • Sortie BNC des Signaux des gâchettes des IGBT/MOSFET.

pe-3li

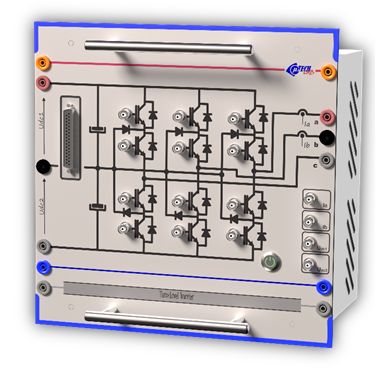

 Convertisseur DC/AC (onduleur de tension) trois niveaux  à commande externe

Le module didactique onduleur de tension trois niveaux à IGBT/MOSFET permet aux étudiants de comprendre le concept de la conversion DC/AC multiniveaux. Cette variante avec commande externe peut être combine avec unité de commande par DSP (MC-DSP) permettant à l’utilisateur de concevoir la technique de commande approprie pour leur application soit en boucle ouverte ou fermée.

Caractéristiques

  • Commande MLI compatible avec l’unité de commande DSP (MC-TMS, MC-FPGA) et dSPACE.
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Sortie de mesures BNC isolées des courants et de la tension du bus continu.

  • Fréquence de la commutation : 0<fsw<10Khz.

  • Protection contre court-circuit, surtension, échauffement
  • Sortie BNC des Signaux des gâchettes des IGBT/MOSFET.

  •

pe-3lic

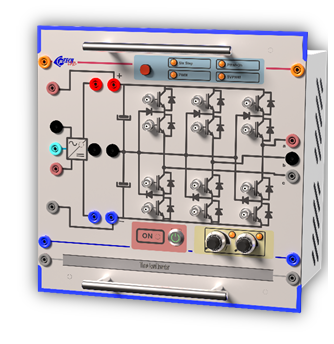

 Convertisseur DC/AC (onduleur de tension) trois niveaux  à commande intégré

Le système didactique onduleur de tension à trois niveaux permet de monter et d'étudier des circuits électroniques de puissance avec des IGBT/MOSFET et les différentes techniques de commande des onduleurs multiniveaux.

Le système de commande intégrée est totalement numérique permet de générer les signaux de command pour les différentes techniques, et assure aussi la gestion du système et des sécurités (court-circuit, surtension, échauffement...).

Caractéristiques

  • Commande de la fréquence de la tension de sortie
  • Commande de l’amplitude de la tension de sortie
  • Multiple technique de commande rapprocher : commande 180, commande 120, MLI naturel, MLI naturel avec injection de la troisième harmonique, Modulation vectorielle
  • Tension d’entrée max 400V.
  • Courants de sorties max 10A.
  • Fréquence de la commutation : 10Khz.
  • Protection contre court-circuit, surtension, échauffement
  • Sortie BNC des Signaux des gâchettes des IGBT/MOSFET.



pe-dmp

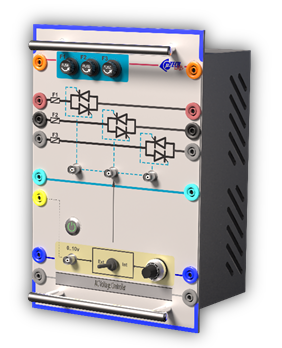

  Convertisseur AC/AC (Gradateur)

Le module didactique complet de gradateur de tension monophasé/triphasés est très utile pour les étudiants à comprendre l'application de Thyristor/Triac dans le contrôle de l'intensité.

Caractéristiques

  • Commande analogique -10V/10V compatible avec l’unité de commande DSP (CU-TMS, CU-FPGA) et dSPACE.
  • Commande interne par potentiomètre
  • Tension d’entrée 400V.
  • Courants de sorties 10A.
  • Contrôle progressif linéaire de l'angle d’amorçage jusqu'à 180 ou commande lainier de la valeur efficace de la tension de sortie

  • Protection par fusibles

pe-cyc

  Convertisseur AC/AC (Cyclo convertisseur)

Le module didactique de Cyclo convertisseur est très utile pour les étudiants pour comprendre le concept de la méthode d’amorçage des Thyristors et le fonctionnement de Cyclo convertisseur monophasé/triphasé sur diverses configurations de charge.

 ​​​​​​​

Caractéristiques

  • Commande de la fréquence de la tension de sortie
  • Commande de l’amplitude de la tension de sortie
  • Tension d’entrée max 400V.
  • Courants de sorties max 10A.

  • Protection par fusibles

pe-dmc

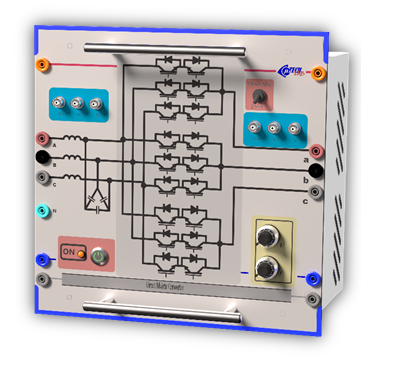

  Convertisseur AC/AC (Convertisseur Matriciel Direct)

Le convertisseur matriciel est convertisseur direct de puissance alternatif/alternatif. Il permet d'assurer un écoulement bidirectionnel de puissance entre le réseau et la charge, ainsi qu'il permet de contrôler la tension de sortie en amplitude et en fréquence.

Le module didactique de convertisseur matriciel direct permet aux étudiants de comprendre le concept de conversion matriciel direct et leurs techniques de commande les plus utilisés.

 ​​​​​​​

Caractéristiques

  • Commande de la fréquence de la tension de sortie
  • Commande de l’amplitude de la tension de sortie
  • Multiple technique de commande rapprocher :  Venturini, Modulation vectorielle
  • Tension d’entrée max 400V.
  • Courants de sorties max 5A.

  • Fréquence de la commutation : 10Khz.

  • Protection contre court-circuit, surtension, échauffement

pe-imc

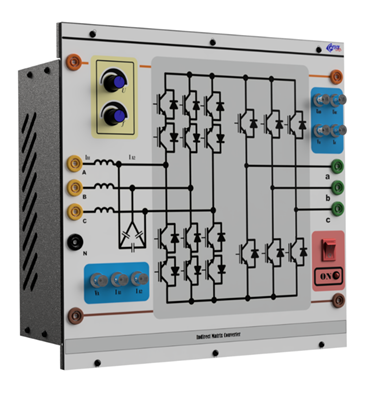

  Convertisseur AC/AC (Convertisseur Matriciel indirect)

Le convertisseur matriciel indirect est une variante des convertisseurs matriciels. Il permet d'assurer un écoulement bidirectionnel de puissance entre le réseau et la charge, ainsi qu'il permet de contrôler la tension de sortie en amplitude et en fréquence.

Le module didactique de convertisseur matriciel indirect permet aux étudiants de comprendre le concept de conversion matriciel indirect et leurs techniques de commande les plus utilisés. ​​​​​​​

 ​​​​​​​

Caractéristiques

  • Commande de la fréquence de la tension de sortie
  • Commande de l’amplitude de la tension de sortie
  • Commande rapprochée par Modulation vectorielle
  • Tension d’entrée max 400V eff.
  • Courants de sorties max 5A.

  • Fréquence de la commutation : 10Khz.

  • Protection contre court-circuit, surtension, échauffement
